Cambio utensili per robot | Carico utile fino a 55 kg

I sistemi di cambio utensili robotizzati della linea di prodotti MPS convincono per le loro applicazioni tecnologiche multifunzionali e coprono l'intera gamma di applicazioni specifiche del cliente. La gamma di prodotti MPS 015 - MPS 055 è una soluzione estremamente flessibile per carichi utili di piccole dimensioni.

Questo cambio utensili automatico e molto compatto offre numerose varianti di modulo per vari componenti nell'ambito della trasmissione di fluidi, dati ed energia, come pneumatica, vuoto e raffreddamento, alimentazione di segnali e potenza e corrente primaria.

APPLICAZIONE

Manipolazione e applicazioni di pinza.

AREE DI ATTIVITÀ

Tutti i settori industriali.

Cambi utensili per robot: soluzioni modulari per ogni esigenza

Sia che i vostri progetti abbiano requisiti individuali e completi o che necessitino di una soluzione rapida, la gamma di sistemi di cambio utensili per robot Stäubli è in grado di soddisfare rapidamente tutte le esigenze complesse grazie al concetto di prodotto modulare.

PANORAMICA DEL MODELLO

	MPS 015	MPS 025	MPS 035L	MPS 035	MPS 055
Carico utile	10 kg	20 kg	20 kg	35 kg	55 kg
Momento statico massimo (Mx/My)	15 Nm	34 Nm	40 Nm	80 Nm	106 Nm
Momento statico massimo (Mz)	15 Nm	34 Nm	40 Nm	80 Nm	145 Nm
Momento dinamico massimo (Mx/My)	52 Nm	119 Nm	100 Nm	280 Nm	371 Nm
Momento dinamico massimo (Mz)	52 Nm	119 Nm	100 Nm	280 Nm	507 Nm
Pressione di esercizio	0,45 - 1,0 MPa	0,45 - 1,0 MPa	0,3 - 0,8 MPa	0,45 - 1,0 MPa	0,45 - 1,0 MPa
Temperatura	0 °C - +50 °C	0 °C - +50 °C	5 °C - +60 °C	0 °C - +50 °C	0 °C - +50 °C
Ripetibilità	+/- 0,0015 millimetri	+/- 0,0015 millimetri	+/- 0,0015 millimetri	+/- 0,0015 millimetri	+/- 0,0015 millimetri
Altezza (accoppiato)	46 millimetri	46 millimetri	46 millimetri	46 millimetri	46 millimetri
Flangia adattatore robot con diametro del cerchio primitivo (PCD)	ISO 9409-1-31,5-4-M5	ISO 9409-1-40-4-M6	ISO 9409-1-50-4-M6	ISO 9409-1-50-4-M6	ISO 9409-1-63-4-M6
Posizioni dei moduli	4	4	4	6	6
	Ulteriori informazioni	Ulteriori informazioni	Ulteriori informazioni	Ulteriori informazioni	Ulteriori informazioni

MODULI E ACCESSORI

Moduli di trasferimento
Supporto per attrezzi
Sussidi didattici

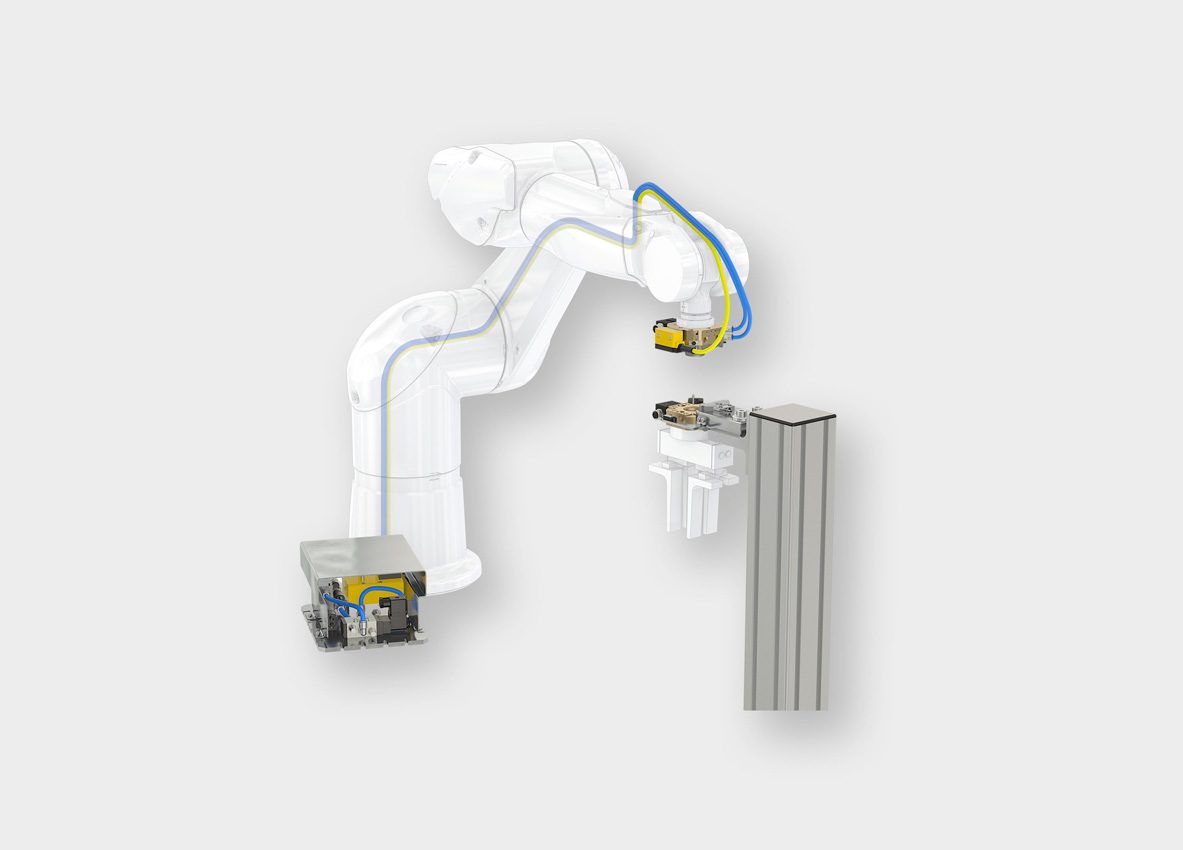

Sicurezza+

Moduli di trasferimento

Pneumatico
Vuoto
Scaffalature e messa a terra
RFID e codifica degli utensili
Trasmissione di segnali e dati
Applicazioni ad ultrasuoni
Segnali analogici della telecamera

Ulteriori informazioni

Supporto per attrezzi

Flessibilità: con i singoli componenti del sistema, è possibile creare soluzioni di accumulo personalizzate e integrarle facilmente nei sistemi esistenti.
Modularità: è possibile scegliere tra sistemi completi preconfigurati o moduli singoli che possono essere utilizzati direttamente con soluzioni di profili standard.
Longevità: il cuscinetto flottante nella parte superiore del sistema assicura che l'utensile sia tenuto in modo ottimale nella posizione di discesa. Il carico sui componenti è ridotto al minimo.
Economico: un sistema di stoccaggio utensili che può essere utilizzato come soluzione verticale o ruotata di 90° offre un'ampia gamma di possibili utilizzi.
Sicurezza di processo: un fissaggio meccanico con forza di ritenzione regolabile consente un ulteriore fissaggio degli utensili caduti. Il sistema può essere ampliato opzionalmente con sensori integrati per l'indicazione dello stato.

Sussidi didattici

Semplice installazione del supporto di programmazione con funzione click
Determinazione rapida e semplice della posizione di accoppiamento
Posizionamento esatto per processi di attracco rapidi e senza guasti e una lunga durata
Non è necessario alcun software aggiuntivo
