Udźwig do 10 kg

Zrobotyzowana zmieniarka narzędzi MPS 015

MPS 015 to automatyczny system wymiany narzędzi zaprojektowany do obsługi małych ładunków o masie do 10 kg. Dzięki kompaktowej konstrukcji i wysokości zaledwie 46 mm po podłączeniu, ta zmieniarka narzędzi jest idealna do użytku w ograniczonych przestrzeniach. System oferuje imponującą precyzję i powtarzalność, z powtarzalnością +/- 0,0015 mm i możliwością obsługi maksymalnych momentów statycznych i dynamicznych odpowiednio do 15 Nm i 52 Nm.

Kołnierz adaptera robota ma średnicę koła podziałowego ISO 9409-1-31.5-4-M5, dzięki czemu jest kompatybilny z szeroką gamą robotów i aplikacji. MPS 015 jest doskonałym wyborem dla tych, którzy szukają wysoce elastycznego i wszechstronnego zmieniacza narzędzi, który może obsługiwać małe ładunki z niezawodną precyzją.

Ta automatyczna, kompaktowa zmieniarka narzędzi oferuje liczne warianty modułów dla różnych komponentów w zakresie mediów, transmisji danych i energii, takich jak pneumatyka, próżnia i chłodzenie, sygnał i zasilanie oraz prąd pierwotny.

ZASTOSOWANIE

  • Motoryzacja
  • Produkcja elektroniki
  • Produkcja żywności i napojów
  • Produkcja urządzeń medycznych
  • Lotnictwo
  • Wszystkie rodzaje linii montażowych i przenoszenia materiałów

Powtarzalność:

+/- 0,0015 mm

Udźwig:

do 10 kg

Maks. statyczny moment:
15 Nm

Miejsca modułów:

4

Zrobotyzowane zmieniarki narzędzi - modułowe rozwiązania dla każdych wymagań

Niezależnie od tego, czy projekty mają indywidualne i kompleksowe wymagania, czy też wymagają szybkiego rozwiązania, gama zrobotyzowanych zmieniarek narzędzi Stäubli może szybko spełnić wszystkie złożone wymagania dzięki modułowej koncepcji produktu.

Specyfikacja techniczna

 MPS 015
Udźwig10 kg
Maks. statyczny moment (Mx/My)15 Nm
Maks. statyczny moment (Mz)15 Nm
Maks. dynamiczny moment (Mx/My)52 Nm
Maks. dynamiczny moment (Mz)52 Nm
Ciśnienie robocze

0.45 - 1.0 MPa

Temperatura pracy0 °C - +50 °C
Powtarzalność

+/- 0.0015 mm

Wysokość (sprzężona)

46 mm

Średnica koła podziałowego (PCD) kołnierza adaptera robota

ISO 9409-1-31,5-4-M5

Miejsca modułów

4

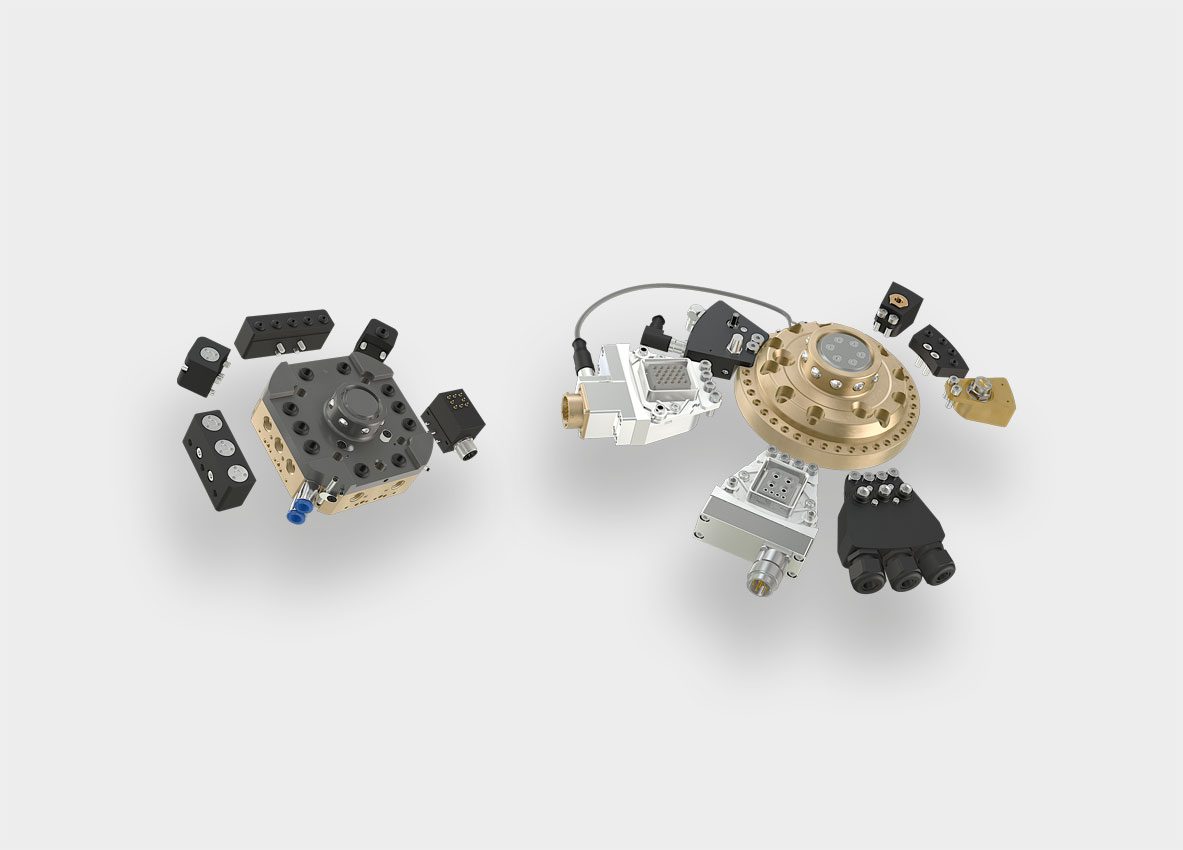

MODUŁY I AKCESORIA

Moduły transmisji

  • Moduł pneumatyczny i podciśnieniowy FTM
  • Moduł pneumatyczny ROK
  • Moduł kołków uziemiających
  • Moduł kodowania narzędzi
  • Moduł elektryczny do transmisji sygnałów i danych M8/M12
  • Moduł Giga
  • Moduł RFID
Dowiedz się więcej

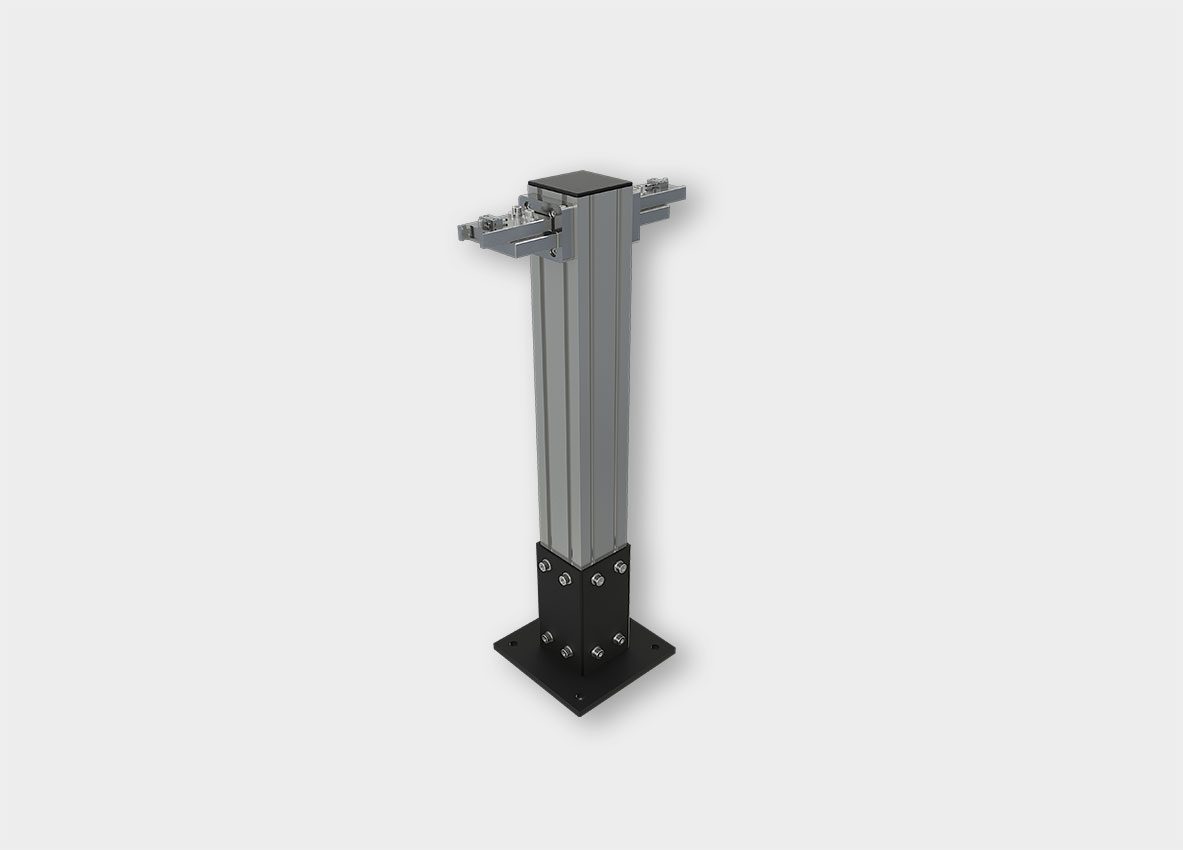

Stojak na narzędzia

  • Elastyczność: Dzięki pojedynczym komponentom systemu można tworzyć własne, indywidualne rozwiązania pamięci masowej, a także łatwo integrować je z istniejącymi systemami.
  • Modułowość: Wybór pomiędzy wstępnie skonfigurowanymi kompletnymi systemami lub pojedynczymi modułami, które mogą być używane bezpośrednio ze standardowymi rozwiązaniami profilowymi.
  • Długowieczność: Łożysko swobodne w górnej części systemu zapewnia optymalne utrzymanie narzędzia w pozycji opuszczania. Obciążenie komponentów jest zminimalizowane.
  • Ekonomiczność: Jeden system przechowywania narzędzi, który może być używany jako rozwiązanie pionowe lub obrócone o 90 °, oferuje szeroki zakres możliwych zastosowań.
  • Niezawodność procesu: Mechaniczne mocowanie z regulowaną siłą retencji umożliwia dodatkowe zabezpieczenie upuszczonych narzędzi. System można opcjonalnie rozszerzyć o zintegrowane czujniki wskazujące stan.

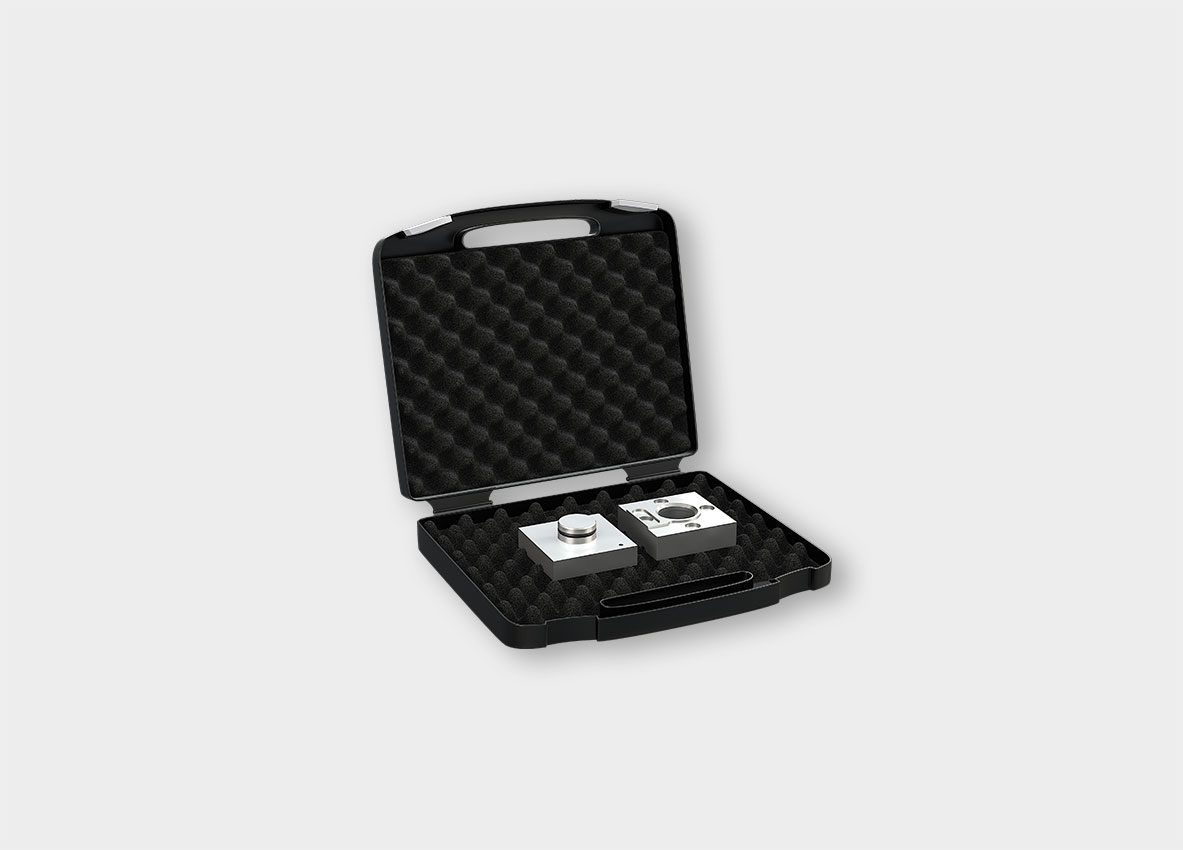

Zestaw demo

  • Prosta instalacja wsparcia programowania z funkcją kliknięcia
  • Szybkie i łatwe określanie pozycji złącza
  • Dokładne pozycjonowanie dla szybkich i bezawaryjnych procesów dokowania i długiej żywotności
  • Nie wymaga dodatkowego oprogramowania

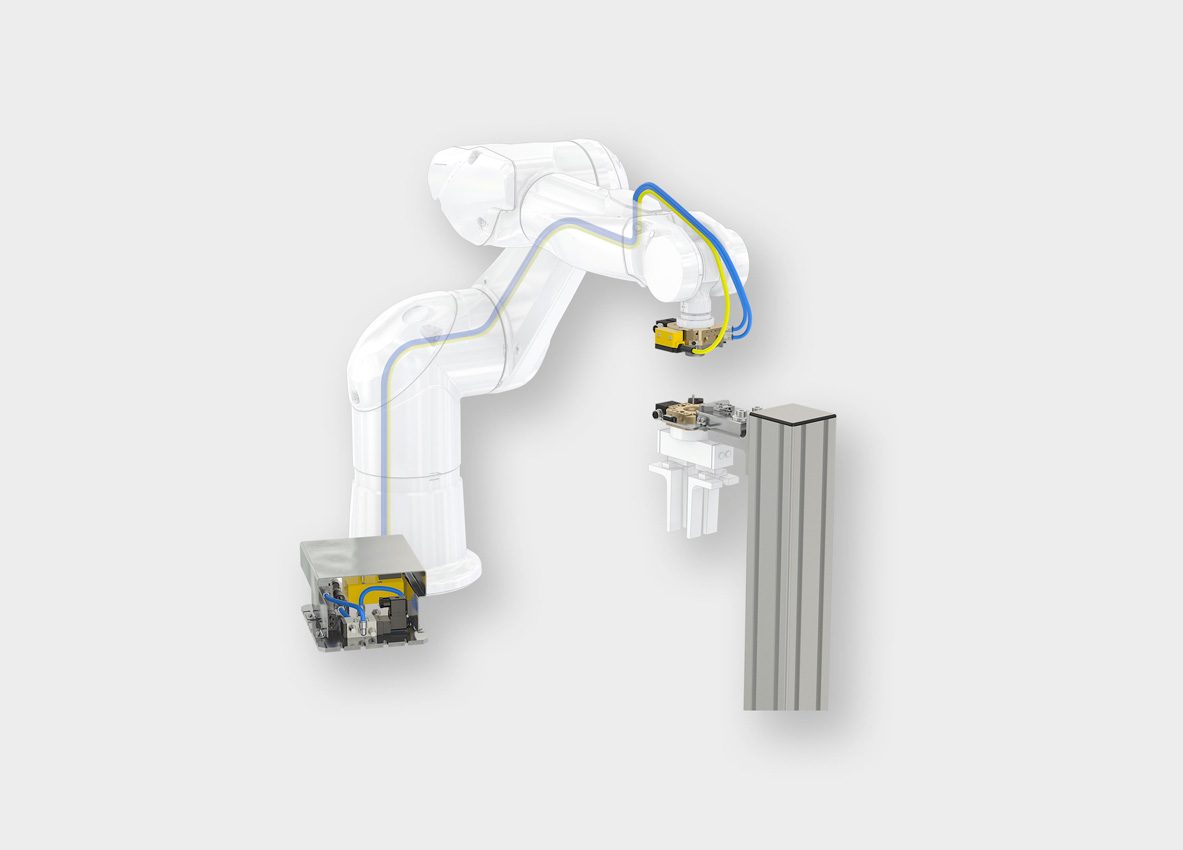

Safety+

System zapewniający bezpieczeństwo osobiste i systemowe.

Dowiedz się więcej
