最大可搬重量 35kg

ロボット用ツールチェンジャー　MPS 035

MPS 035は、軽可搬アプリケーション向けに設計された、汎用性の高いロボットツールチェンジャー・システムです。このツールチェンジャーは、 最大35kgの可搬重量 とコンパクトなモジュラー設計により、さまざまなメディア、データ、および電力の伝送の要件に簡単に適応できます。

このシステムは、+/- 0.0015mmの繰返し精度、最大90Nmの静的モーメントと最大319Nmの動的モーメントを処理する能力により、優れた精度と再現性を提供します。ロボット側アダプタフランジは、ISO 9409-1-50-4-M6ピッチ円直径を特長としており、幅広くロボットや軽可搬のアプリケーションに対応しています。

MPS 035は、0.45〜1.0MPaの作動圧力範囲と0°C〜+50°Cの動作温度範囲で、過酷な環境でも動作するように特別に設計されています。 この頑丈なツールチェンジャーは、軽可搬を簡単に処理するための精度、汎用性、信頼性を備えた小型システムを探している人にとって優れたソリューションです。

アプリケーション

  • 自動車製造
  • 電子機器製造
  • 食品および飲料の製造
  • 医療機器製造
  • 航空宇宙製造
  • あらゆるタイプの組立ラインとマテリアルハンドリング

繰返し精度：
+/- 0.0015 mm

可搬重量：
35kg まで

最大静的モーメント：
80 Nm

モジュルの数：
6

ロボットツールチェンジャー - あらゆる要件に対応するモジュール式ソリューション

お客様のプロジェクトに個別で包括的な要件がある場合でも、迅速なソリューションが必要な場合でも、ストーブリのロボットツールチェンジャーは、モジュール式製品コンセプトにより、あらゆる複雑な要求に迅速に対応することができます。

技術仕様

 MPS 035
可搬重量35 kg
最大静的モーメント (Mx/My)80 Nm
最大静的モーメント(Mz)80 Nm
最大動的モーメント (Mx/My)280 Nm
最大動的モーメント (Mz)280 Nm
作動圧力

0.45 - 1.0 MPa

動作温度0 °C - +50 °C
繰返し精度

+/- 0.0015 mm

高さ(接続時)

46 mm

ピッチ円直径(PCD)ロボット側アダプタフランジ

ISO 9409-1-50-4-M6

モジュールの数

6

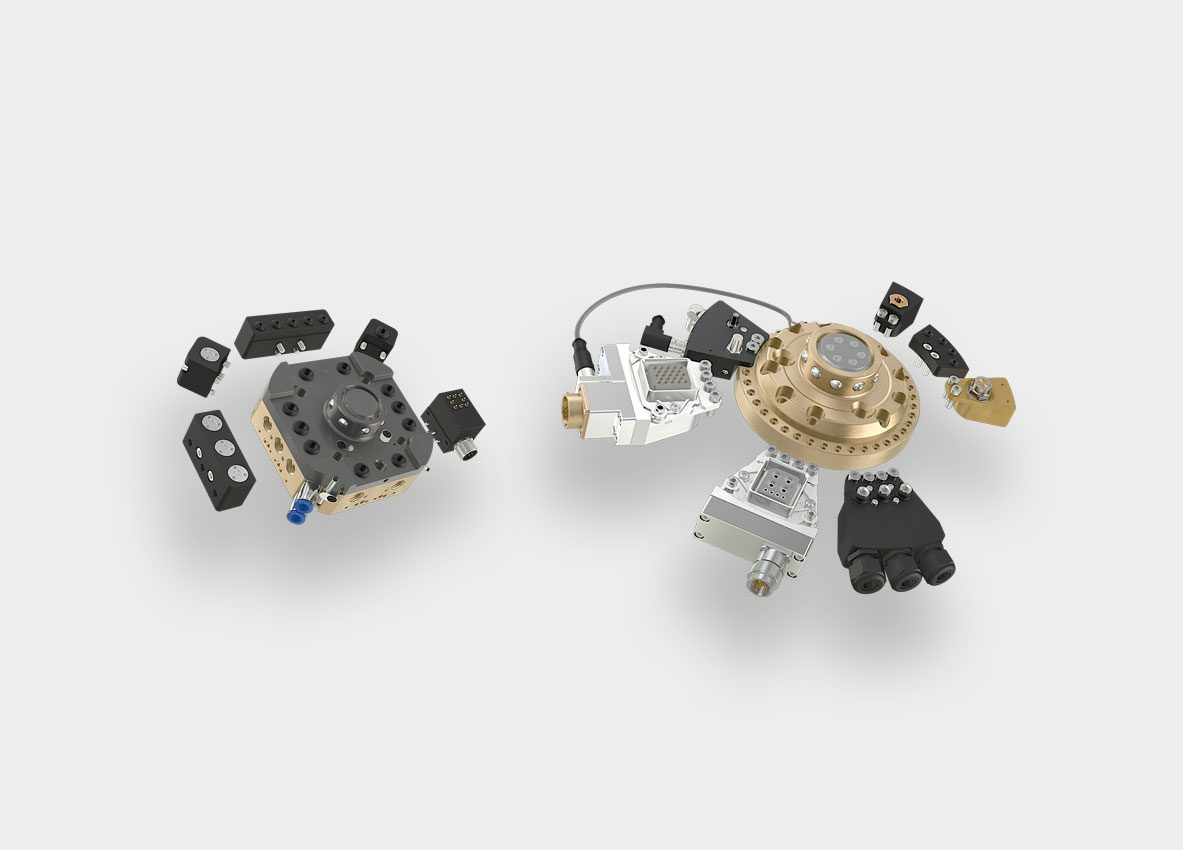

モジュールとアクセサリー

伝送モジュール

  • 空気圧&真空モジュール FTM
  • 空気圧モジュール ROK
  • グランドピンモジュール
  • ツール識別モジュール
  • 信号およびデータ伝送用電気モジュール M8/M12
  • ギガモジュール
  • RFIDモジュール
詳細情報

ツールスタンド

  • 柔軟性：システムを構成するコンポーネントを個別に組合せて、独自のストレージ・ソリューションを構成することができ、既存のシステムに簡単に合わせることができます。
  • モジュール性：あらかじめ構成済みの完成品、または標準プロファイルソリューションで直接使用できる個別のモジュールかで選択可能です。
  • 長寿命：システム上部のフローティングベアリングにより、ツールはドロップオフ位置に最適に保持されます。そのため各コンポーネントへの負荷が最小限に抑えられます。
  • 経済的：ツールの保管システムは垂直方向に、または90°回転させて使用できるため、幅広い用途で対応可能です。
  • プロセスの信頼性：調整可能な保持力を備えた機械的固定により、ドロップオフしたツールの追加的に補強して固定することができます。オプションとして、ステータス表示用内蔵センサーを追加で拡張できます。

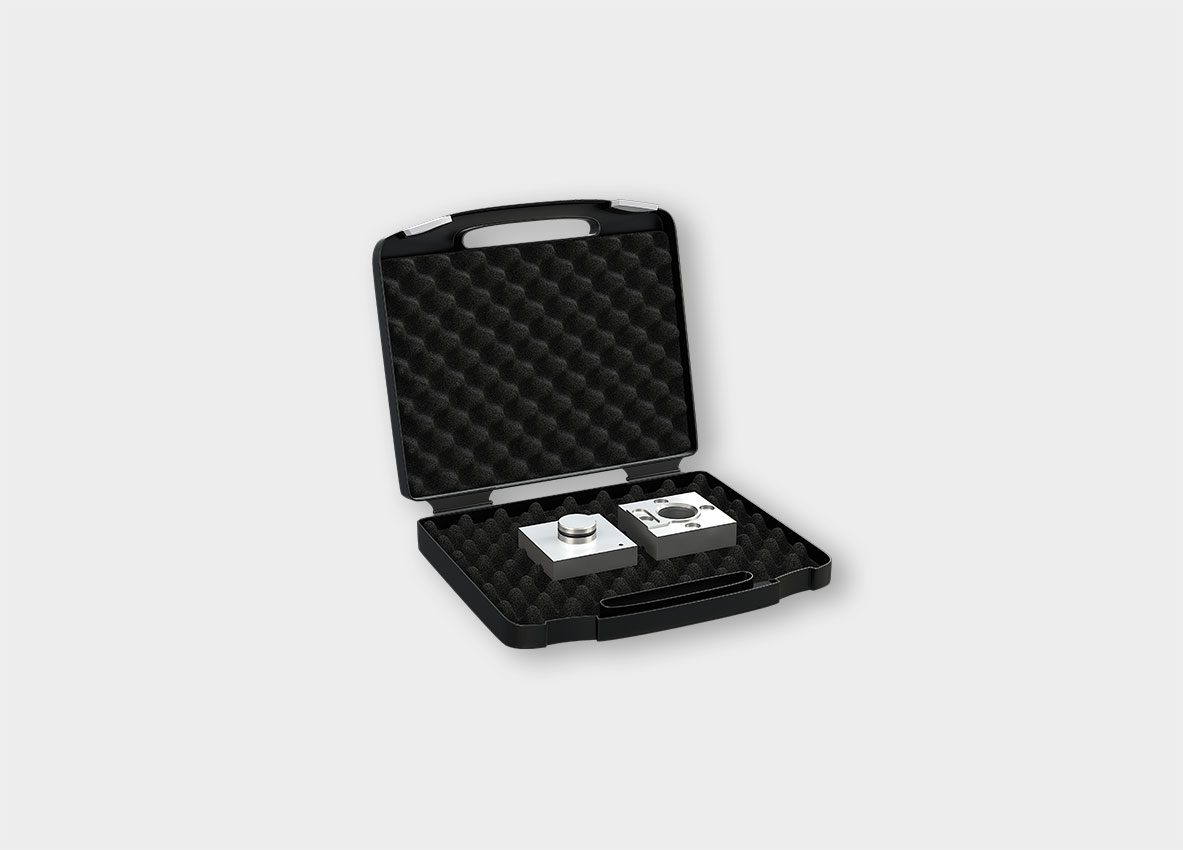

ティーチング治具

  • クリック機能によりティーチング治具を簡単に設置
  • 接続位置を素早く簡単に決定
  • 正確な位置決めができることでスピーディーかつスムーズなドッキングを可能とし、長寿命を実現
  • 追加のソフトウェアは必要ありません

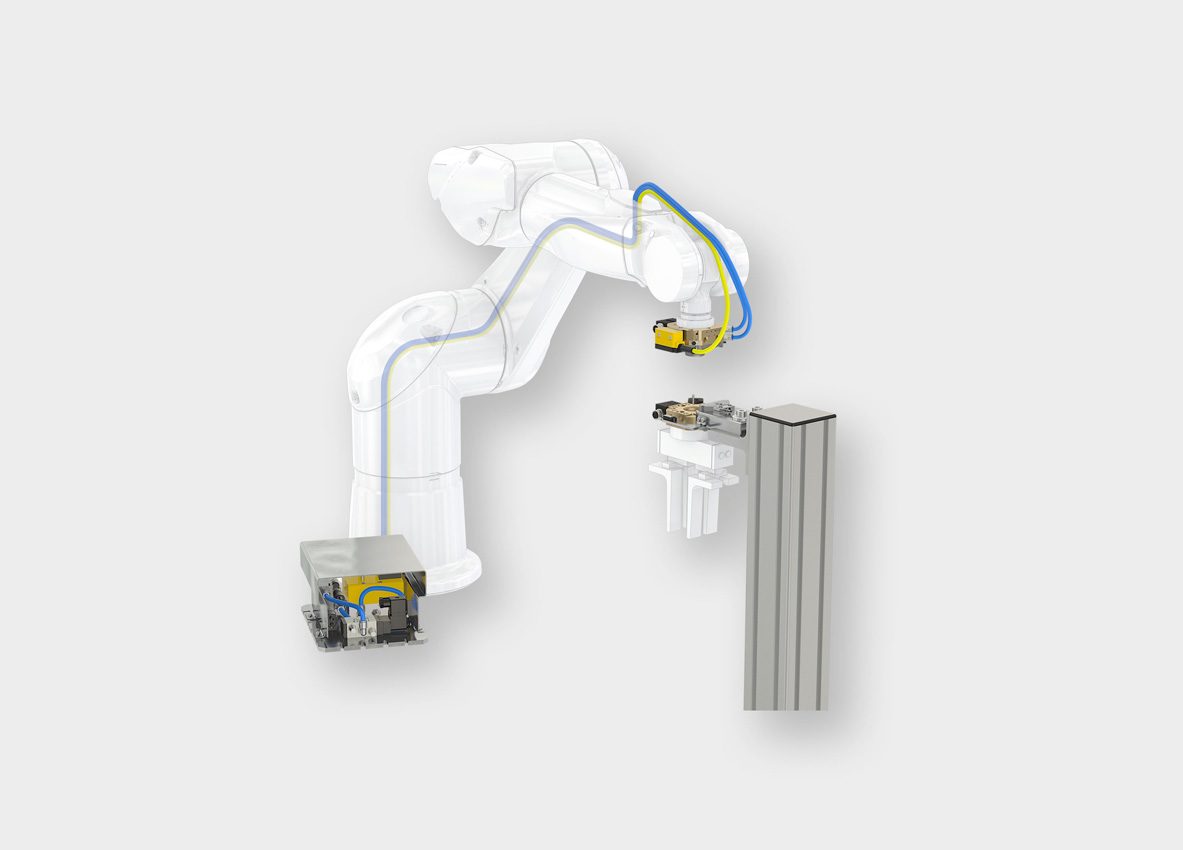

セーフティ+

作業者およびシステムの安全のためのシステム

詳細情報
