最大可搬重量 10 kg

ロボット用ツールチェンジャー　MPS 015

MPS 015は、 最大10kgの軽可搬を処理するように設計されたロボット用ツールチェンジャーシステムです。コンパクトな設計で、接続時の高さはわずか46mm。このツールチェンジャーは、限られたスペースでもご使用いただけます。このシステムは、+/- 0.0015mmの繰返し精度、最大15Nmの静的モーメントと最大52Nmの動的モーメントを処理する能力により、優れた精度と再現性を提供します。

ロボット側アダプタフランジのピッチ円径はISO 9409-1-31.5-4-M5で、幅広くロボットやアプリケーションに対応しています。MPS 015は、信頼性の高い精度で軽可搬を処理できる、柔軟性と汎用性の高いツールチェンジャーをお探しの方に最適です。
この非常にコンパクトな自動ツールチェンジャーは、空気圧、真空 、冷却水、信号および電源、一次電流など、メディア、 データ、エネルギー伝送に関するさまざまなコンポーネントに対して多数のモジュールバリエーションを提供します。

アプリケーション

  • 自動車製造
  • 電子機器製造
  • 食品および飲料の製造
  • 医療機器製造
  • 航空宇宙製造
  • あらゆるタイプの組立ラインとマテリアルハンドリング

繰返し精度：
+/- 0.0015 mm

可搬重量：
10kg まで

最大静的モーメント：
15 Nm

モジュルの数：
4

ロボットツールチェンジャー - あらゆる要件に対応するモジュール式ソリューション

お客様のプロジェクトに個別で包括的な要件がある場合でも、迅速なソリューションが必要な場合でも、ストーブリのロボットツールチェンジャーは、モジュール式製品コンセプトにより、あらゆる複雑な要求に迅速に対応することができます。

技術仕様

 MPS 015
可搬重量10 kg
最大静的モーメント (Mx/My)15 Nm
最大静的モーメント(Mz)15 Nm
最大動的モーメント (Mx/My)52 Nm
最大動的モーメント (Mz)52 Nm
作動圧力

0.45 - 1.0 MPa

作動温度0 °C - +50 °C
繰返し精度

+/- 0.0015 mm

高さ(接続時)

46 mm

ピッチ円直径(PCD)ロボット側アダプタフランジ

ISO 9409-1-31,5-4-M5

モジュールの数

4

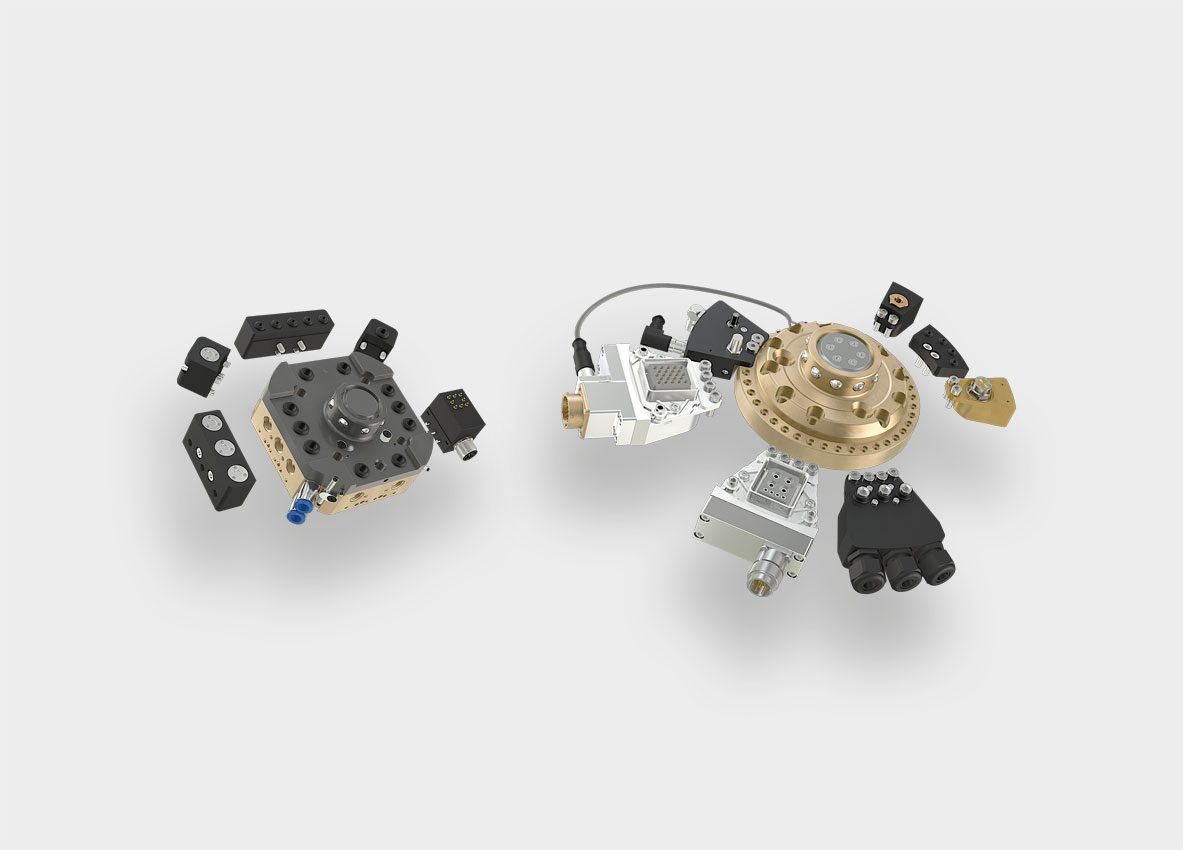

モジュールとアクセサリー

伝送モジュール

  • 空気圧&真空モジュール FTM
  • 空気圧モジュール ROK
  • 接地ピンモジュール
  • ツール識別モジュール
  • 信号およびデータ伝送用電気モジュール M8/M12
  • ギガモジュール
  • RFIDモジュール
詳細情報

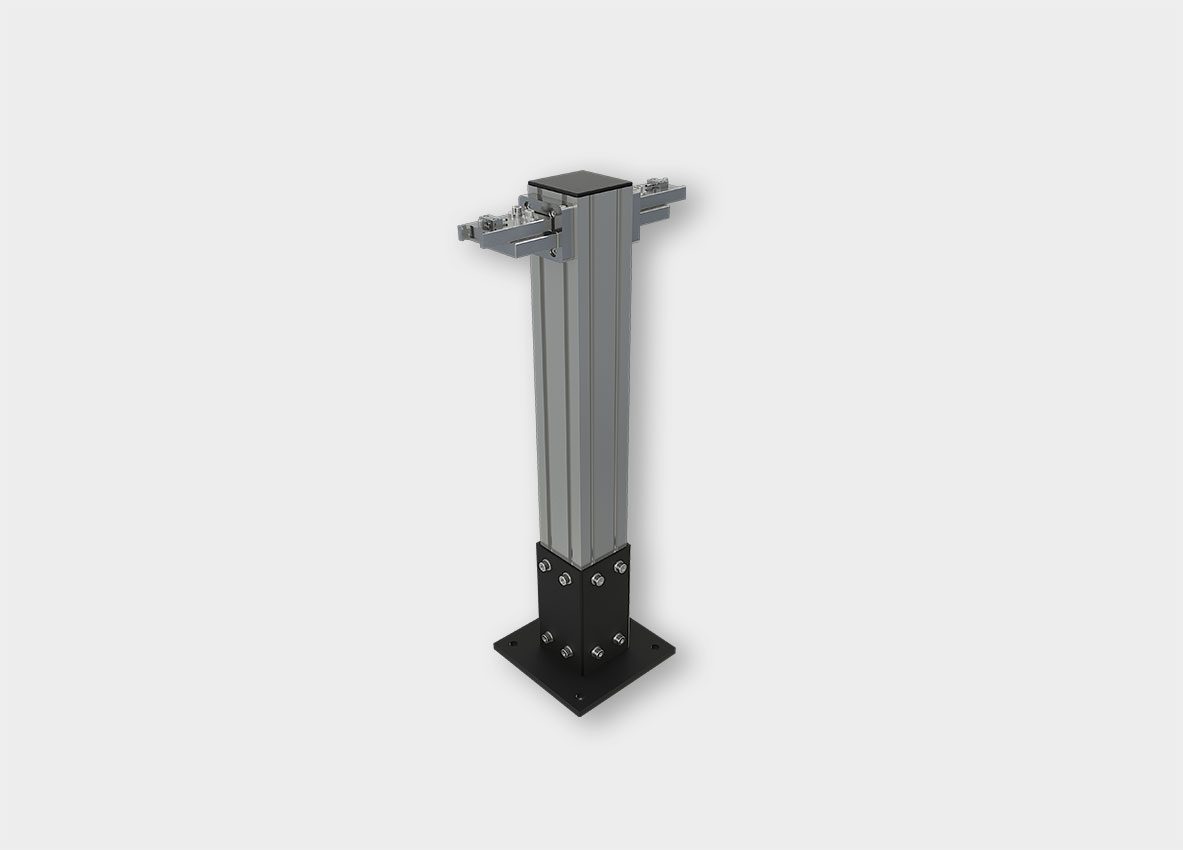

ツールスタンド

  • 柔軟性：システムを構成するコンポーネントを個別に組合せて、独自のストレージ・ソリューションを構成することができ、既存のシステムに簡単に合わせることができます。
  • モジュール性：あらかじめ構成済みの完成品、または標準プロファイルソリューションで直接使用できる個別のモジュールかで選択可能です。
  • 長寿命：システム上部のフローティングベアリングにより、ツールはドロップオフ位置に最適に保持されます。そのため各コンポーネントへの負荷が最小限に抑えられます。
  • 経済的：ツールの保管システムは垂直方向に、または90°回転させて使用できるため、幅広い用途で対応可能です。
  • プロセスの信頼性：調整可能な保持力を備えた機械的固定により、ドロップオフしたツールの追加的に補強して固定することができます。オプションとして、ステータス表示用内蔵センサーを追加で拡張できます。

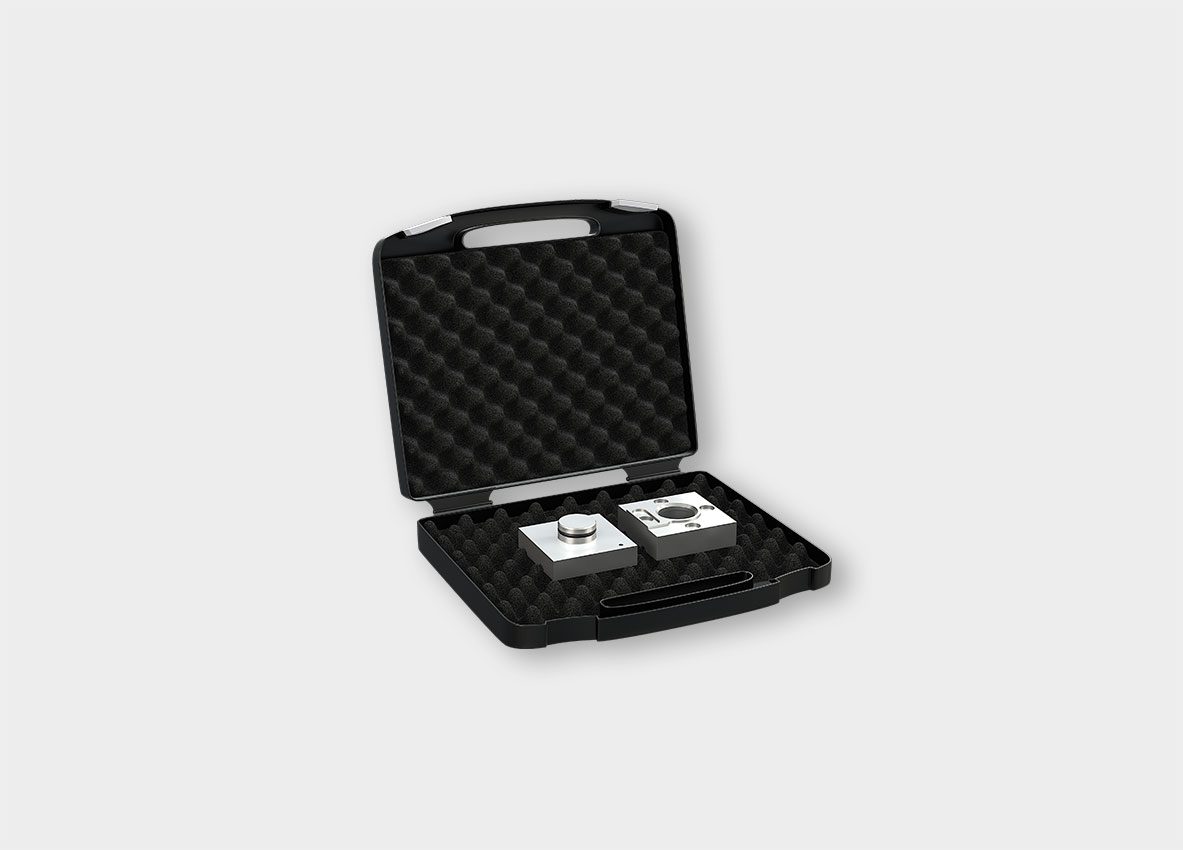

ティーチング治具

  • クリック機能によりティーチング治具を簡単に設置
  • 接続位置を素早く簡単に決定
  • 正確な位置決めができることでスピーディーかつスムーズなドッキングを可能とし、長寿命を実現
  • 追加のソフトウェアは必要ありません

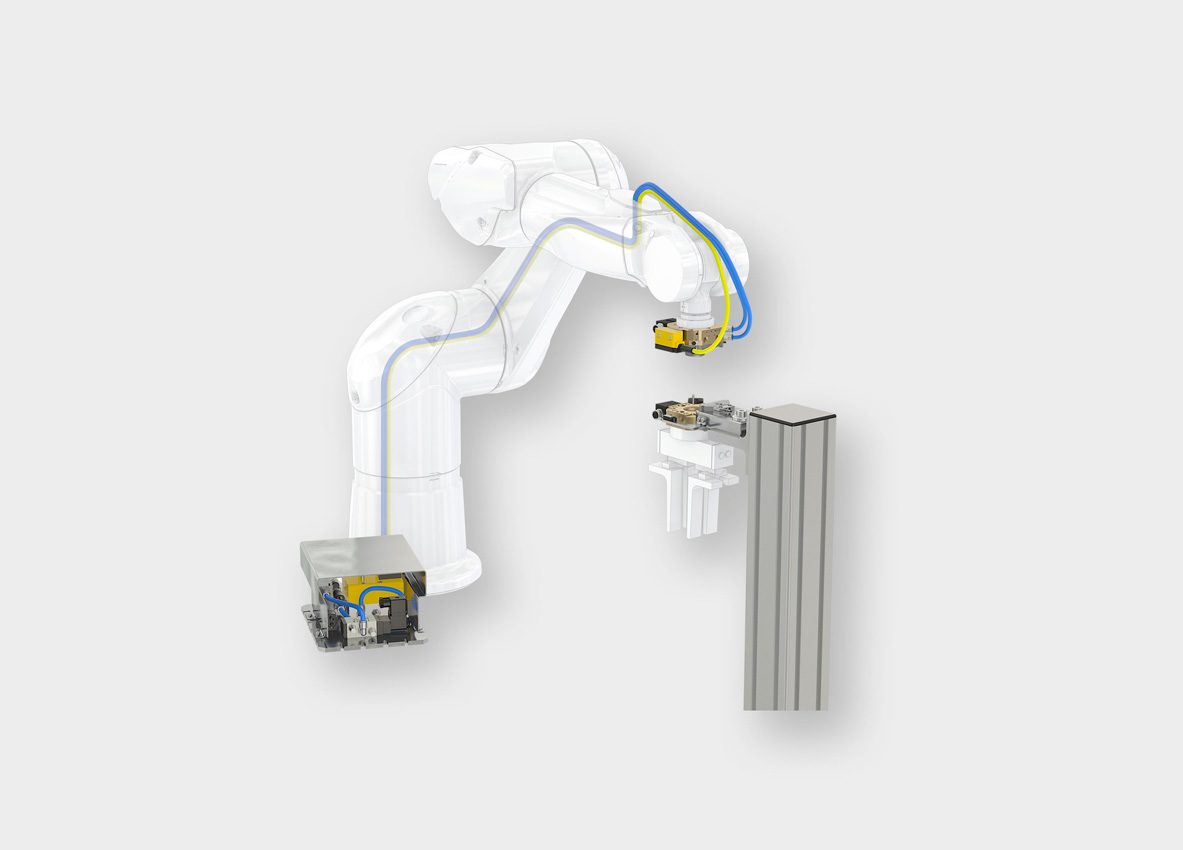

セーフティ+

作業者およびシステムの安全のためのシステム
