Yüksek eşleşen yerleştirme sistemleri

DuraDock power – yerleştirme uygulamaları için tek kutuplu yüksek performanslı konnektör

Yüksek takma-çıkarma döngülerine sahip otomatik endüstriyel uygulamalar, özellikle yüksek akımlar ve gerilimler için sürekli ve güvenli güç iletimi gerektirir. Stäubli, gelişmiş otomasyon teknolojisi için uygun yüksek performanslı konnektörler sunar.

DuraDock güç tek kutuplu konnektörler, en yüksek enerjilerin ve akımların güvenli iletimi için geliştirilmiştir. En yüksek hizmet ömrü, güvenilirlik ve güvenliğin kritik olduğu 100.000'e kadar takma-çıkarma döngüsüne sahip test uygulamaları için tasarlanmıştır.

İndirmek
Yararlı Bilgiler
  • 100.000'e kadar yüksek takma-çıkarma döngüleri
  • 630 A'ya kadar yüksek akım taşıma kapasitesi
  • DC 1500 V'a kadar yüksek dayanım gerilimi
  • 35 mm² ile 240 mm² arası iletken kesitleri
  • Koruma derecesi: Pim ve soket tarafında IP2X dokunma koruması
  • Endüstriyel ortamlar için çok sağlam tasarım
Fayda -ları
  • Sağlam, güvenilir ve kullanıcı dostu
  • Uzun kullanım ömrü için minimum temas direnci ile yüksek akım taşıma kapasitesi

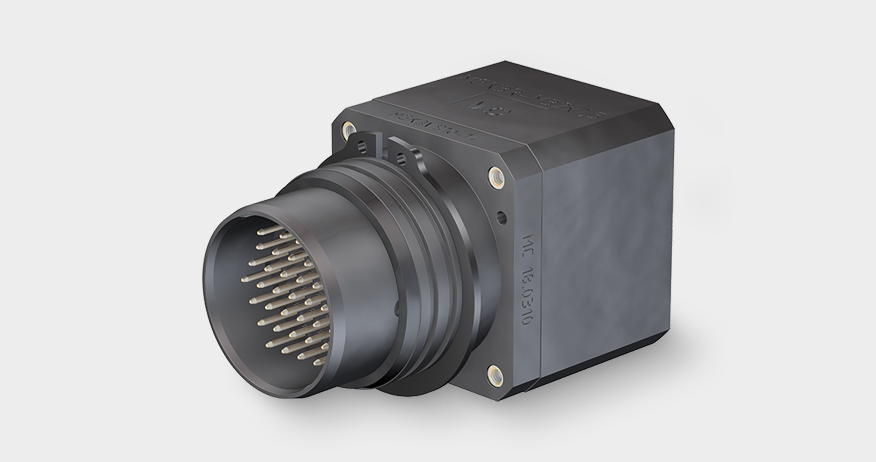

  • Çok kutuplu DuraDock multi serisinin diğer konnektörleri ile çok sayıda olası kombinasyon
  • MULTILAM kontak teknolojisi sayesinde benzersiz gelişmiş kontak güvenilirliği
Sürüm
  • Yalıtımsız
  • Yalıtımlı
  • yalıtımlı/korumalı
İlgili Sektörler

Test sistemleri:

  • Test tezgahlarında ve üretim süreçlerinde otomatik yerleştirme
  • E-mobilite ve batarya üretiminde veya rüzgar türbinleri için test tezgahı teknolojisi

Üretim:

  • Yüksek akımlarla hat içi test için test sistemleri

Tesis mühendisliği:

  • Modüler üretim hatlarının üretim modüllerinde arayüz
  • Hareketli makineleri beslemek için yerleştirme istasyonu
Teknik Özellikler

DuraDock gücü

Yalıtımsız

YalıtımlıYalıtımlı
/Korumalı
Anma gerilimi
Koruma alanı olmayan yalıtımsız versiyonlar		AC 1000 V, DC 1500 V
AC 25 V, DC 60 V
Nominal akım       DuraDock gücü 16
                            DuraDock gücü 28		340 A
630 A
Aşırı gerilim kategorisiCATIII
Kirlilik derecesi3
Çalışma sıcaklığı-10 °C ... +100 °C
Koruma tipi, fişe takılı değilIP2X (IP2X)IP2X (IP2X)IP2X (IP2X)
Koruma tipi, fişe takılıIP2X (IP2X)IP54 koruma sınıfıIP55 ile IP57 arası
Güvenlik sınıfıII
Nominal kontak Ø       DuraDock gücü 16
                                                                DuraDock gücü 28                            		16 mm kalınlığındadır
28 Milimetre
İletken kesiti       DuraDock gücü 16
                                             DuraDock gücü 28
35 mm² – 95 mm² (2 AWG – 3/0 AWG)
120 mm² – 240 mm² (250 MCM – 450 MCM)
(95 mm² (3/0 AWG) istek üzerine)
İzolasyon malzemesiPOM
Gövde malzemesi–PAAlüminyum alaşım
Ekranlama (360°)––71 dB
