Udźwig do 55 kg

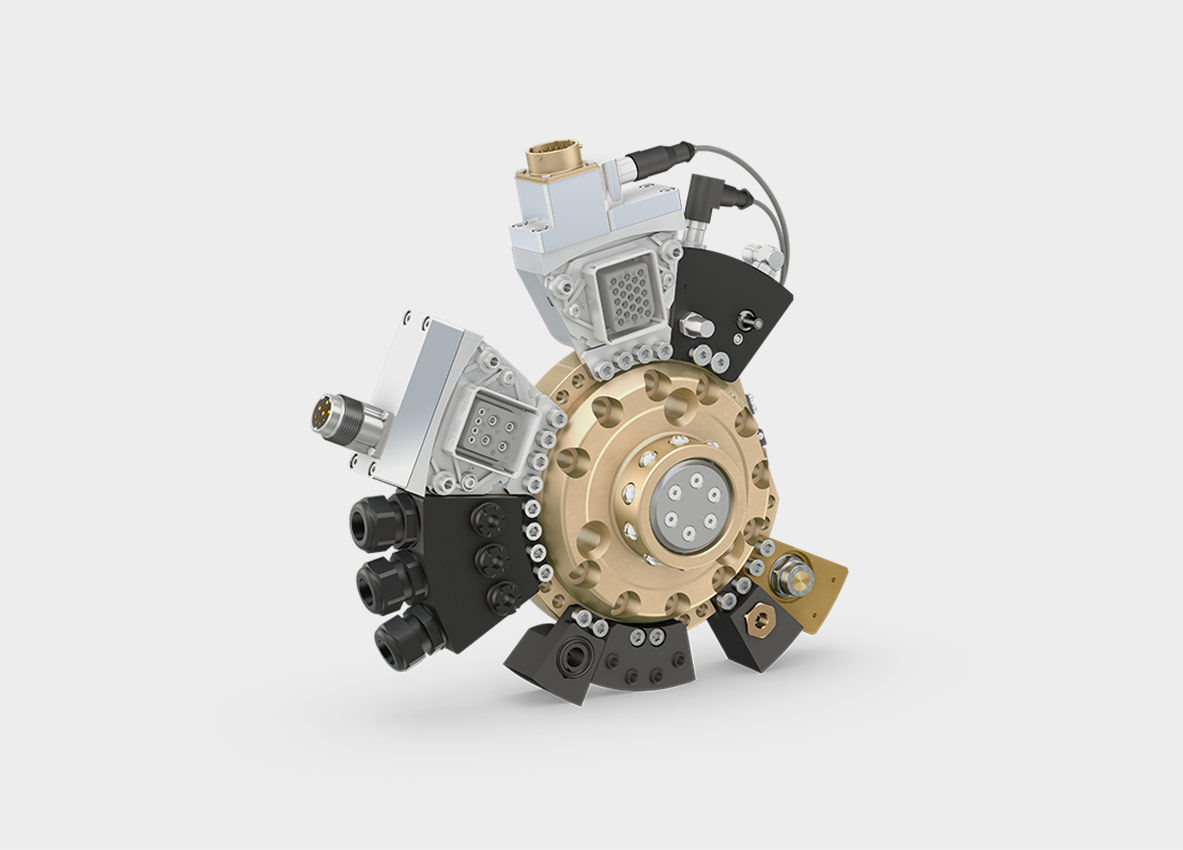

Zrobotyzowana zmieniarka narzędzi MPS 055

MPS 055 to wszechstronny zrobotyzowany system wymiany narzędzi przeznaczony do zastosowań o małym udźwigu do 55 kg, który obejmuje również moduły transferowe, stojak na narzędzia i pomoc dydaktyczną. System charakteryzuje się kompaktową i modułową konstrukcją, która umożliwia łatwą personalizację za pomocą maksymalnie 6 modułów w celu spełnienia wymagań dotyczących transferu mediów, danych i zasilania.

System oferuje imponującą dokładność i powtarzalność na poziomie +/- 0,0015 mm i może obsługiwać maksymalne momenty statyczne 106 Nm (Mx/My) i 145 Nm (Mz) oraz maksymalne momenty dynamiczne 371 Nm (Mx/My) i 507 Nm (Mz). Kołnierz adaptera robota ma średnicę koła podziałowego zgodną z normą ISO 9409-1-63-4-M6, dzięki czemu jest kompatybilny z szeroką gamą robotów i zastosowań.

Moduły transferowe, stojak na narzędzia i pomoc dydaktyczna zostały zaprojektowane z myślą o łatwej integracji i szybkiej konfiguracji aplikacji, umożliwiając użytkownikom maksymalne wykorzystanie możliwości i wydajności systemu. Ponadto MPS 055 może pracować w trudnych warunkach, w zakresie ciśnienia roboczego od 0,45 do 1,0 MPa i temperatury roboczej od 0°C do +50°C. Dzięki wysokości zaledwie 46 mm po połączeniu, MPS 055 jest wydajnym i kompaktowym systemem wymiany narzędzi, który zapewnia precyzję, wszechstronność i niezawodność w zastosowaniach o małym udźwigu.

ZASTOSOWANIE

  • Produkcja samochodów
  • Produkcja elektroniki
  • Produkcja żywności i napojów
  • Produkcja urządzeń medycznych
  • Produkcja lotnicza
  • Wszystkie rodzaje linii montażowych i transportu materiałów

Powtarzalność:
+/- 0.0015 mm

Udźwig:
up to 55 kg

Maks. moment statyczny:
106 Nm

Miejsca modułów:
6

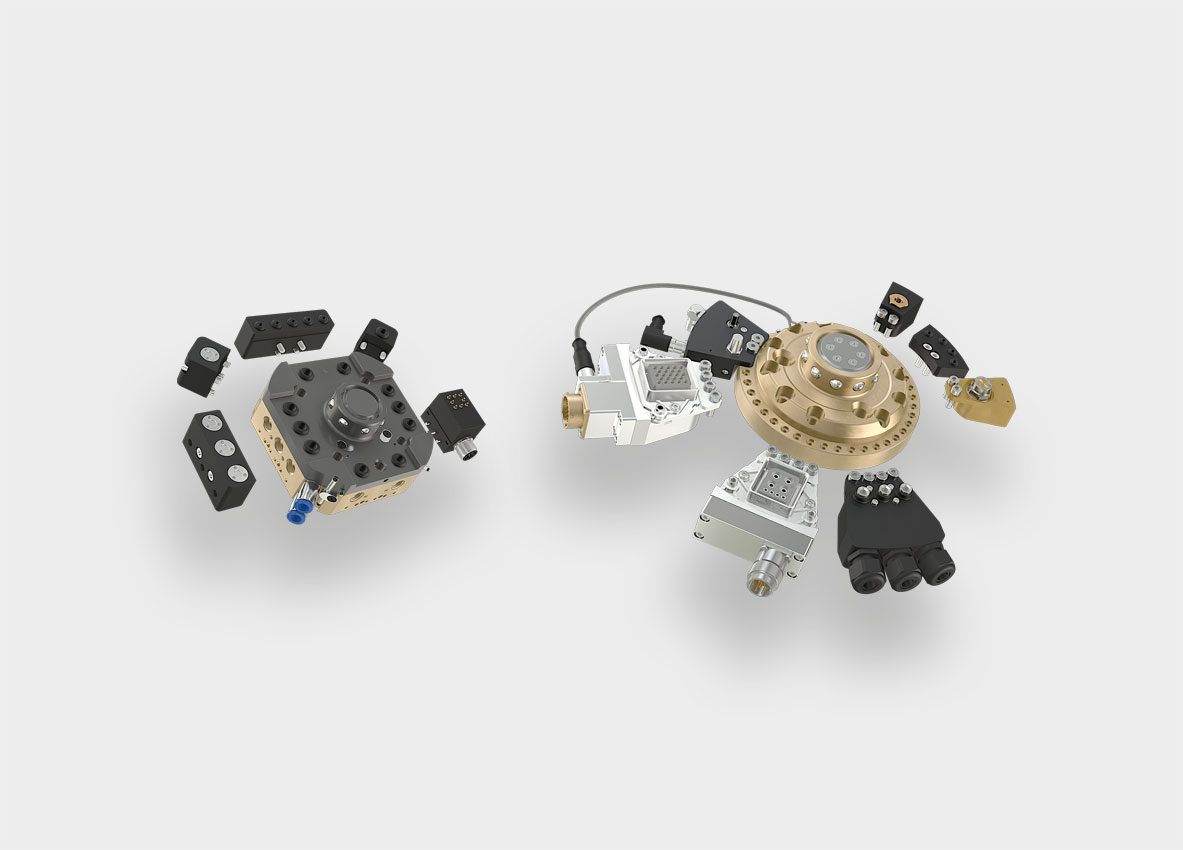

Zrobotyzowane zmieniarki narzędzi – modułowe rozwiązania dla każdego wymagania

Niezależnie od tego, czy Twoje projekty mają indywidualne i kompleksowe wymagania, czy też wymagają szybkiego rozwiązania, gama robotów do wymiany narzędzi firmy Stäubli może szybko sprostać wszystkim złożonym wymaganiom dzięki modułowej koncepcji produktu.

Specyfikacja techniczna

 MPS 055
Udźwig55 kg
Maks. moment statyczny (Mx/My)106 Nm
Maks. moment statyczny (Mz)145 Nm
Maks. moment dynamiczny (Mx/My)371 Nm
Maks. moment dynamiczny (Mz)507 Nm
Ciśnienie operacyjne

0.45 - 1.0 MPa

Temperatura operacyjna0 °C - +50 °C
Powtarzalność

+/- 0.0015 mm

Wysokość (sprzężona)

46 mm

Średnica koła podziałowego (PCD) kołnierza adaptera robota

ISO 9409-1-63-4-M6

Miejsca modułów

6

MODUŁY I AKCESORIA

Moduły transmisji

  • Moduł pneumatyczny i próżniowy FTM
  • Moduł pneumatyczny ROK
  • Moduł uziemiający
  • Moduł kodowania narzędzi
  • Moduł elektryczny do transmisji sygnałów i danych M8/M12
  • Moduł Giga
  • Moduł RFID

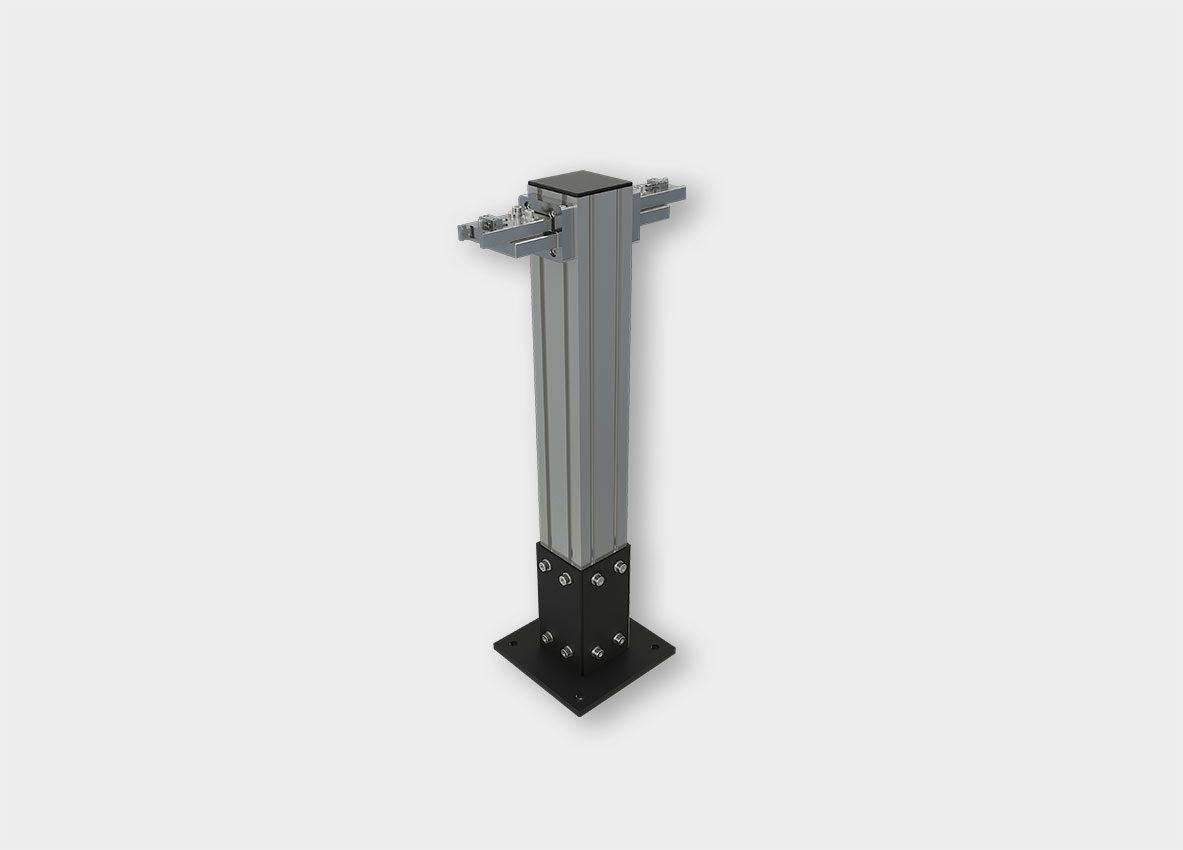

Stojak narzędziowy

  • Elastyczność: Dzięki pojedynczym komponentom systemu można tworzyć indywidualne rozwiązania do przechowywania narzędzi, które można łatwo zintegrować z istniejącymi systemami.
  • Modułowość: Możliwość wyboru między wstępnie skonfigurowanymi kompletnymi systemami a pojedynczymi modułami, które można stosować bezpośrednio ze standardowymi rozwiązaniami profilowymi.
  • Trwałość: Pływające łożysko w górnej części systemu zapewnia optymalne utrzymanie narzędzia w pozycji odkładania. Obciążenie komponentów jest zminimalizowane.
  • Ekonomiczność: jeden system przechowywania narzędzi, który może być używany jako rozwiązanie pionowe lub obrócone o 90°, oferuje szeroki zakres możliwych zastosowań.
  • Niezawodność procesu: mechaniczne mocowanie z regulowaną siłą przytrzymania umożliwia dodatkowe zabezpieczenie odłożonych narzędzi. System można opcjonalnie rozbudować o zintegrowane czujniki wskazujące stan.

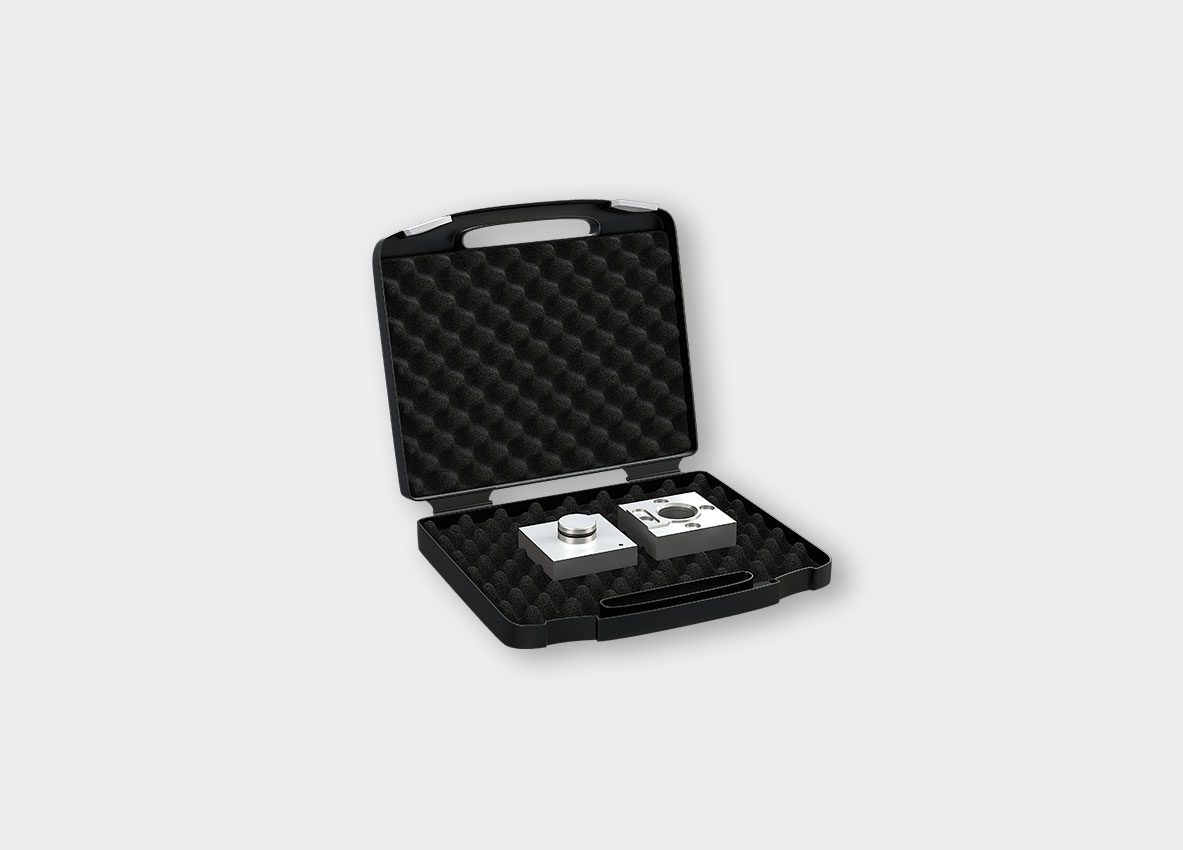

Pomoc dydaktyczna

  • Prosta instalacja wsparcia programowania za pomocą funkcji kliknięcia.
  • Szybkie i łatwe określenie pozycji sprzężenia.
  • Dokładne pozycjonowanie zapewniające szybkie i bezbłędne procesy dokowania oraz długą żywotność.
  • Nie jest wymagane żadne dodatkowe oprogramowanie.

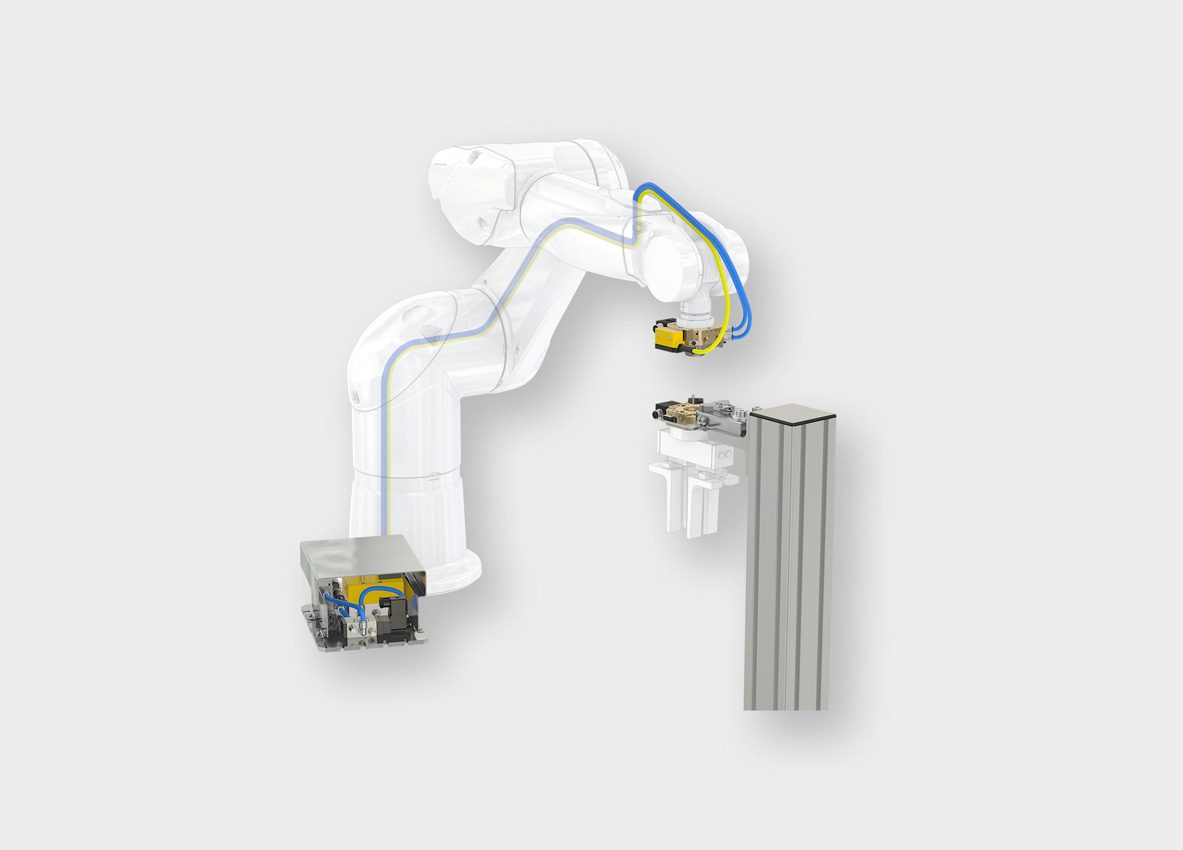

Safety+

System bezpieczeństwa osobistego i systemu.
