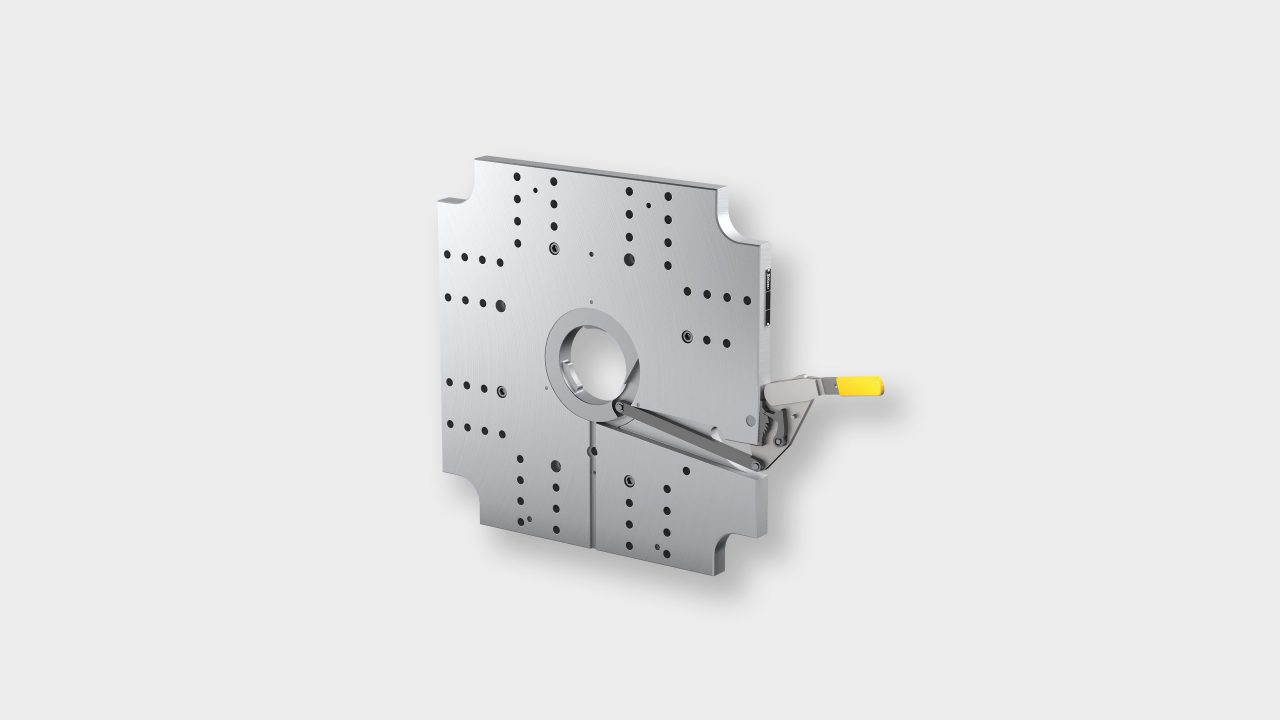

Mechaniczny system mocowania QMC 105/106

Mechaniczny system szybkiego zwalniania jest przeznaczony do zastosowań pionowych (konwencjonalny z dźwigiem) lub poziomych (rozwiązanie specyficzne dla maszyny). Gdy maszyna jest połączona, centrujące pierścienie mocujące zamontowane na narzędziu są wkładane do bagnetowego systemu blokującego systemu mocowania.

Ręcznie obsługiwana dźwignia zaciskowa może zostać usunięta po operacji mocowania i jest dokręcana przez centrujący pierścień zaciskowy. Zintegrowana blokada bezpieczeństwa zapobiega zwolnieniu narzędzia w stanie naprężonym.

• Płyta systemu mocowania ze stali niestopowej
• Minimalna grubość systemu (QMC 105: od 15 mm, QMC 106: od 20 mm) gwarantuje maksymalne wykorzystanie wysokości instalacji formy.
• Duży otwór przelotowy na pierścieniu centrującym Stäubli (umożliwia stosowanie podgrzewanych dysz rozpylających i centralnych wyrzutników)
• System zamykania bagnetowego ze stali stopowej, poddanej obróbce cieplnej i powierzchniowej
• Dodatkowe zabezpieczenie dokładnego, zorientowanego na magazynowanie pozycjonowania sprawia, że ponowna regulacja za pomocą chwytaka lub przystawki robota nie jest konieczna.
• Wzór wiercenia zgodny ze standardem EUROMAP, SPI lub JIS
• Maksymalna siła otwierania maszyny: 180 kN (QMC 105) i 250 kN (QMC 106)
• Maksymalna waga narzędzia: 1,5 t (QMC 105) i 2,0 t (QMC 106)
• Maksymalna temperatura robocza 200°C
• Odłączana dźwignia ręczna
• Średnica centrowania 60, 100, 110, 125 mm (QMC 105) i 100, 110, 125, 160 mm (QMC 106) również dla narzędzi z płytami izolacyjnymi
• Zestaw montażowy w zestawie

• Płyty izolacyjne do stosowania między płytami mocującymi maszyny a systemem mocowania narzędzi
• Płyty systemu mocowania i pierścienie centrujące z wzorem wiercenia dostosowanym do potrzeb klienta
• Przełącznik zbliżeniowy (maksymalna temperatura robocza 70°C) do sprawdzania pozycji systemu (naprężenie i luz)
• Urządzenia (do wypożyczenia lub zakupu) do łatwego i szybkiego montażu mechanicznego systemu szybkiego zwalniania na maszynie i centrujących pierścieni zaciskowych na narzędziach
