Hydrauliczny system mocowania form QMC 100/101

Kompaktowe i wytrzymałe: Hydrauliczne systemy mocowania Stäubli są przeznaczone do szerokiej gamy wtryskarek i pras. Nawet w trudnych warunkach pracy spełniają one wszystkie wymagania dotyczące szybkiej, automatycznej wymiany formy. Hydrauliczne urządzenia mocujące są zaprojektowane jako systemy jednostronnego lub dwustronnego działania. Oba warianty technologii mocowania można optymalnie zintegrować ze sterowaniem maszyny. Zaleta: optymalizacja czasu przezbrajania w maszynach wszystkich producentów i rozmiarów, a także w nowych i istniejących instalacjach (modernizacja).

ZASTOSOWANIE

Maszyny do formowania wtryskowego
Prasy
Maszyny obrotowe
Chowane drążki kierownicze
Zestawy testowe

Zestawienie linii produktów

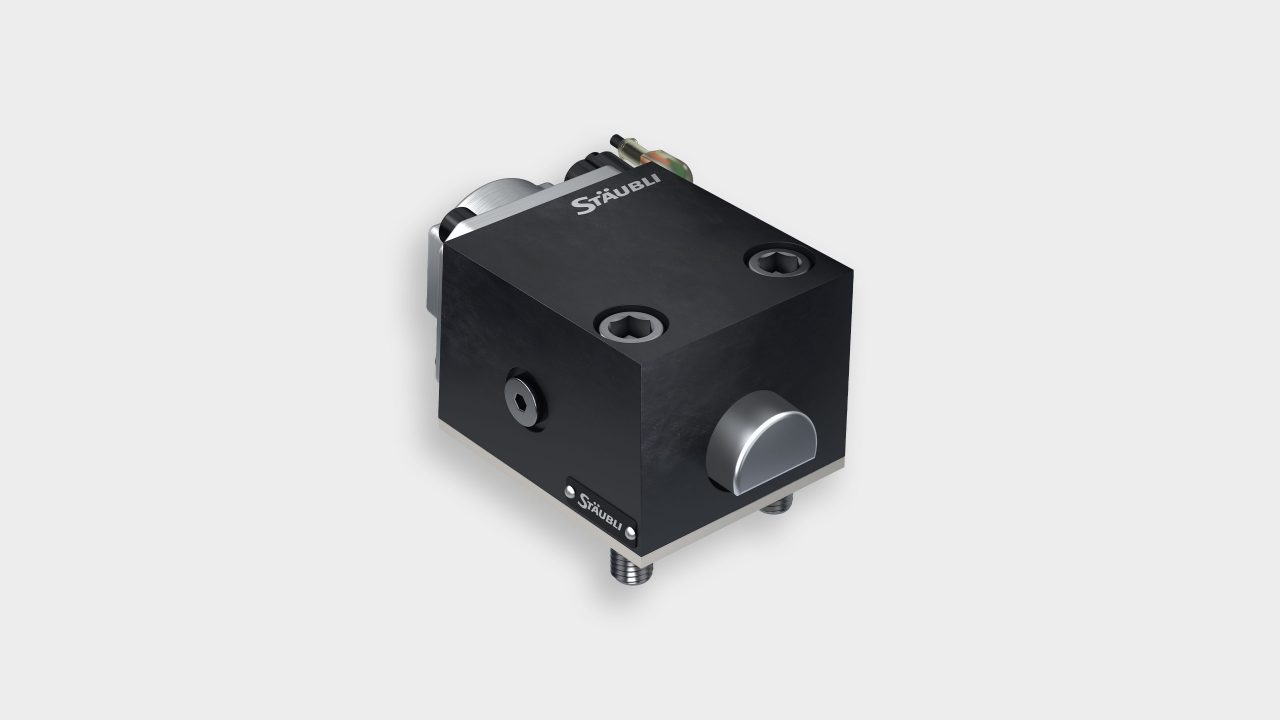

Hydrauliczny system mocowania QMC 100 - pojedynczego działania

Element napinający jest wstępnie naprężany siłą sprężyny i jest hydraulicznie odciążany ciśnieniem 160 bar (uwalnianym przez siłownik hydrauliczny jednostronnego działania).

Elastyczny i łatwo wymienny system mocowania
Możliwość podłączenia zasilania hydraulicznego po obu stronach
Odporna na korozję obudowa
Łatwo wymienialne, indukcyjne przełączniki zbliżeniowe (do wykrywania położenia tłoka naprężonego / luźnego)
Możliwość montażu przełączników zbliżeniowych po lewej lub prawej stronie elementu zaciskowego
Samoblokujący się tłok zaciskowy
Pozostaje naprężony nawet w przypadku utraty ciśnienia

Hydrauliczny system mocowania QMC 101 - podwójnego działania

Element napinający jest wstępnie naprężany siłą sprężyny i jest hydraulicznie odciążany ciśnieniem 160 bar (uwalnianym przez siłownik hydrauliczny jednostronnego działania).

Elastyczny i łatwo wymienny system mocowania
Możliwość podłączenia zasilania hydraulicznego po obu stronach
Odporna na korozję obudowa
Łatwo wymienialne, indukcyjne przełączniki zbliżeniowe (do wykrywania położenia tłoka naprężonego / luźnego)
Możliwość montażu przełączników zbliżeniowych po lewej lub prawej stronie elementu zaciskowego
Samoblokujący się tłok zaciskowy
Narzędzie pozostaje naprężone nawet w przypadku utraty ciśnienia

Konstrukcje

Opcje

Tłoki mocujące wykonane ze stali wysokostopowej, hartowane i szlifowane
Blok mocujący wykonany ze stali poddanej obróbce powierzchniowej
Uszczelka wykonana z NBR / FKM
Nadaje się do płyt montażowych maszyn ze wzorem wiercenia zgodnym z EUROMAP 2/3 i 11 lub SPI
Nie są wymagane hartowane wkładki, fazki mocujące ani inne operacje obróbki na płytach bazowych
Zestaw montażowy i kabel połączeniowy M12 do przełącznika zbliżeniowego w zestawie

QMC 100

Ciśnienie robocze: ciśnienie zwolnienia 160 bar
Siła mocowania na element mocujący: 2,5 t / 5 t / 8 t / 12 t / 20 t / 30 t
Tolerancje krawędzi mocujących na płytach bazowych mogą być kompensowane do +/- 0,1 mm.

QMC 101

Ciśnienie robocze: ciśnienie zacisku 80 bar, ciśnienie zwolnienia 160 bar
Siła mocowania na element rozpiętości: 2,5 t / 5 t / 8 t / 12 t / 20 t / 35 t / 45 t / 50 t
Tolerancja krawędzi zaciskowej na płytach bazowych może być kompensowana do 0,3 mm.
Mechaniczna blokada pozycji końcowej w pozycji luźnej

Niestandardowe wymiary
Specjalna konstrukcja dla płyt mocujących maszyny z rowkami teowymi
Specjalna wersja do zastosowań wysokotemperaturowych
Opcjonalna zewnętrzna jednostka hydrauliczna
Dostępne bez wykrywania położenia
