Il senza crimpature
MC4-Evo ready
si collega rapidamente in modo affidabile

Guarda il video

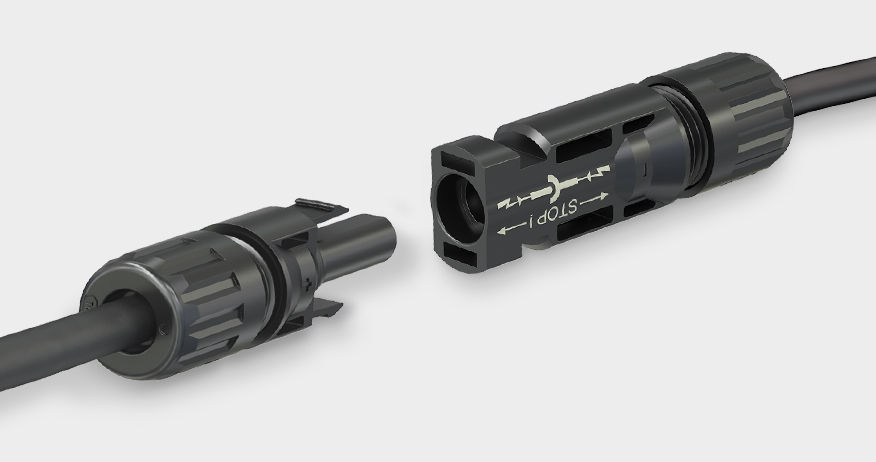

Senza crimpare e compatibile con MC4‑Evo: il connettore FV Stäubli rapido e facile da installare

La gamma di prodotti Original MC4 offre ora un connettore fotovoltaico con la tecnologia snap-in di facile utilizzo. Questo connettore c.c. fotovoltaico è rapido da installare in quanto consente il montaggio senza crimpature senza la necessità di utensili speciali. La ridotta complessità del processo di assemblaggio consente di risparmiare tempo garantendo al contempo la qualità Stäubli.



MC4-Evo ready è accoppiabile con la gamma di prodotti Stäubli Original MC4, come dimostrato dal test di interoperabilità TÜV Rheinland con tripla severità del test.

Connessioni sicure: installazione facile e veloce

L'originale MC4-Evo ready senza crimpature completa la gamma di connettori Stäubli PV DC per connessioni in-string e homerun. Il nuovo connettore offre collegamenti sicuri , facili e veloci da installare per un'affidabilità a lungo termine.

Nessun utensile di crimpatura

Montaggio rapido
con facile
Tecnologia a scatto

Connessione affidabile
Certificato TÜV Rheinland

Funzionamento sicuro

L'assemblaggio senza crimpature

Caratteristiche principali del prodotto

  • Connessione del cavo senza crimpature: non è necessaria alcuna crimpatura, il contatto avviene tramite un morsetto a molla a chiusura automatica basato sulla tecnologia a scatto
  • Nessuna parte singola. I connettori sono completi e pre-avvitati: inserire il cavo spellato, avvitare il guscio: fatto!
  • Accoppiabile con la gamma di prodotti MC4 originale

Letteratura tecnica per ulteriori informazioni



Dati tecnici
Tensione nominale1500 V CC
Corrente nominaleIl 30
Tipo di connessioneMorsetto a molla (collegamento senza attrezzi)
Sezioni dei cavi4 mm² e 6 mm²
Diametro esterno del cavo5.4 – 7.6 millimetri
Intervallo di temperatura ambiente-40 °C ... +85 °C (IEC)
Temperatura limite superiore115 °C (IEC)
Classe di protezione antincendioUL94-V0
Materiale isolanteBABBO
Certificato da TÜV Rheinland secondo IECIEC 62852:2014+Amd. 1:2020
