Sıkma işlemine ihtiyaç duymayan
MC4-Evo Ready
Hızlı ve güvenilir bir şekilde bağlanır

Videoyu izleyin

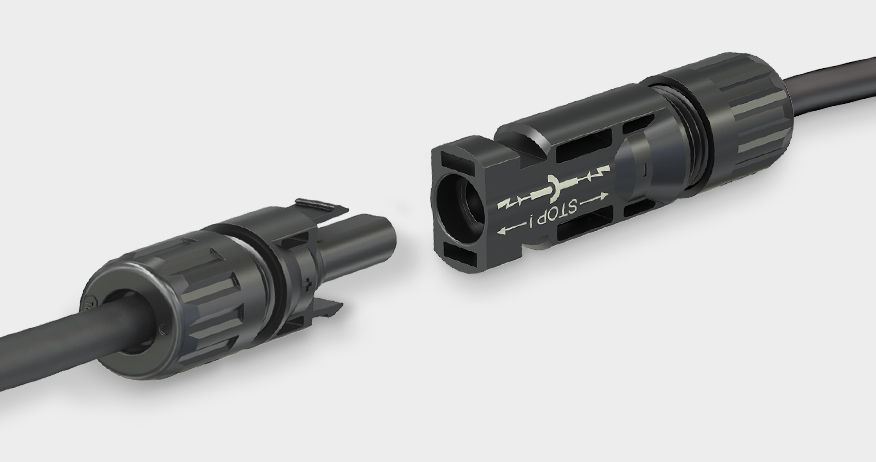

Kıvırmasız ve MC4‑Evo uyumlu: Hızlı ve kolay kurulabilen Stäubli PV konnektörü

Orijinal MC4 ürün portföyü artık kullanımı kolay geçmeli teknolojiye sahip bir PV konnektör sunuyor. Bu PV DC konnektörünün, özel aletlere ihtiyaç duymadan sıkma işlemi gerektirmeyen montaj sağladığı için kurulumu hızlıdır. Montaj sürecinin karmaşıklığının azalması, Stäubli'ye kalite kazandırırken zamandan tasarruf edilmesini sağlar.



MC4-Evo ready, TÜV Rheinland tarafından yapılan üçlü test şiddeti ile birlikte çalışabilirlik testi ile kanıtlandığı üzere Stäubli Original MC4 ürün portföyü ile eşleştirilebilir.

Güvenli bağlantılar: hızlı ve kolay kurulum

Sıkma işlemine ihtiyaç duymayan Orijinal MC4-Evo ready, dizi içi ve homerun bağlantılar için Stäubli PV DC ürün konnektör tamamlar. Yeni konnektör, uzun vadeli güvenilirlik için hızlı ve kolay bir şekilde takılan güvenli bağlantılar sağlar.

Sıkma aleti yok

Hızlı montaj
kolay ile
Snap-in teknolojisi

TÜV Rheinland sertifikalı güvenilir bağlantı

Güvenli operasyon

Sıkma işlemi gerekmeyen montaj

Ürünün Ana Özellikleri

  • Sıkma işlemi yapılmayan kablo bağlantısı: sıkma işlemine gerek yoktur, kontak, geçmeli teknolojiye dayalı otomatik olarak kapanan bir yaylı kelepçe ile yapılır
  • Tek parça yok. Konnektörler eksiksiz ve önceden vidalanmıştır: Soyulmuş PV kablosunu takın, muhafazayı vidalayın: bitti!
  • Orijinal MC4 ürün portföyü ile eşleştirilebilir

Daha fazla bilgi için teknik dökümanlar



Teknik veri
Anma gerilimiDC 1500 V
Anma akımı30 bir
Bağlantı türüYaylı kelepçe (aletsiz bağlantı)
Kablo kesitleri4 mm² ve 6 mm²
Dış kablo çapı5,4 – 7,6 mm arası
Ortam sıcaklığı aralığı-40 °C ... +85 °C (IEC)
Üst limit sıcaklık115 °C (IEC)
Yangından korunma sınıfıUL94-V0 Serisi
İzolasyon malzemesiPA
IEC'ye göre TÜV Rheinland tarafından onaylanmıştırIEC 62852:2014+Amd. 1:2020
