Sistemi di aggancio ad alto accoppiamento

DuraDock power – connettore unipolare ad alte prestazioni per applicazioni docking

Le applicazioni industriali automatizzate con elevati cicli di accoppiamento richiedono una trasmissione di potenza costante e sicura, soprattutto per correnti e tensioni elevate. Stäubli fornisce connettori ad alte prestazioni adeguati per una tecnologia di automazione avanzata.

I connettori unipolari di potenza DuraDock sono stati sviluppati per la trasmissione sicura delle energie e delle correnti più elevate. Sono stati progettati per applicazioni di test con un massimo di 100.000 cicli di accoppiamento, in cui la massima durata, affidabilità e sicurezza sono fondamentali.

Scaricare
Caratteristiche principali
  • Cicli di accoppiamento elevati, fino a 100.000
  • Elevata portata di corrente fino a 630 A
  • Elevata tensione di tenuta fino a 1500 V DC
  • Sezioni dei conduttori da 35 mm² a 240 mm²
  • Grado di protezione IP2X Protezione touch sul lato pin e femmina
  • Design molto robusto per l'ambiente industriale
Benefici
  • Robusto, affidabile e facile da usare
  • Elevata portata di corrente con resistenza di contatto minima per una lunga durata

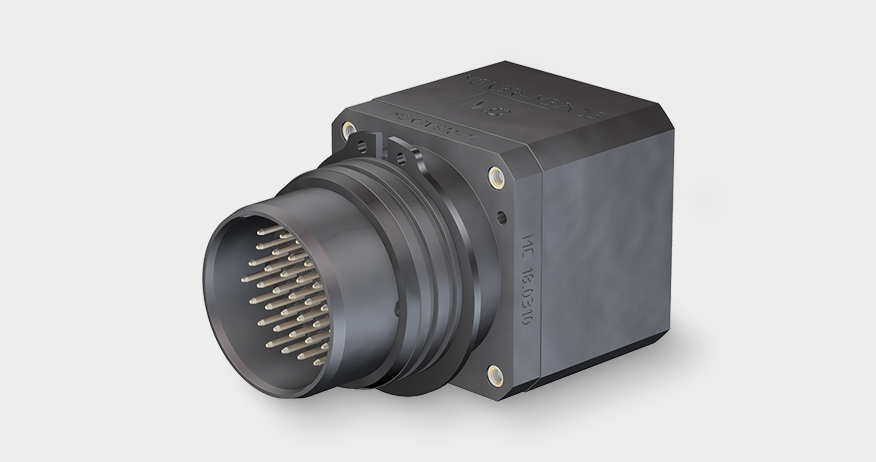

  • Numerose combinazioni possibili con altri connettori della serie multipolare DuraDock multi
  • Affidabilità dei contatti avanzata senza pari grazie alla tecnologia di contatto MULTILAM
Versioni
  • non isolato
  • isolato
  • isolato/schermato
Settori correlati

Sistemi di prova:

  • Docking automatico nei banchi prova e nei processi produttivi
  • Tecnologia dei banchi prova nella mobilità elettrica e nella produzione di batterie o per turbine eoliche

Manifatturiero:

  • Sistemi di prova per prove in linea con correnti elevate

Impiantistica:

  • Interfaccia nei moduli di produzione di linee di produzione modulari
  • Stazione di attracco per alimentare macchine in movimento
Specifiche tecniche

Potenza DuraDock

Non isolato

IsolatoIsolato
/schermato
Tensione nominale
versioni non isolate senza zona di protezione
CA 1000 V, CC 1500 V
CA 25 V, CC 60 V
Corrente       nominale Potenza DuraDock 16
                            Potenza DuraDock 28
max. 340 A
max. 630 A
Categoria di sovratensioneCATIII
Grado di inquinamento3
Temperatura-10 °C ... +100 °C
Tipo di protezione, scollegatoIP2XIP2XIP2X
Tipo di protezione, collegatoIP2XGrado di protezione IP54da IP55 a IP57
Classe di sicurezzaII
Contatto nominale Ø       potenza DuraDock 16
                                                                Potenza DuraDock 28
16 millimetri
28 millimetri
Sezione       del conduttore DuraDock power 16
                                             Potenza DuraDock 28

35 mm² – 95 mm² (2 AWG – 3/0 AWG)
120 mm² – 240 mm² (250 MCM – 450 MCM)
(95 mm² (3/0 AWG) su richiesta)
Materiale isolanteINGLESE
Materiale dell'alloggiamentoBABBOLega di alluminio
Schermatura (360°)71 dB
