コンビタック・モジュラーコネクターシステム

モジュラーコネクター CombiTac

StäubliのCombiTacモジュラーコネクターは、最適な長持ち接続を提供します。この革新的な接続ソリューションは、最大100,000回の結合サイクルに最適化されており、耐久性と適応性を求めるお客様に理想的な選択肢となっています。CombiTacは直感的なオンラインコンフィギュレーターを通じて最高のカスタマイズを提供するよう設計されており、最も要求の高い要件に合わせた正確なカスタマイズを実現します。

  • MULTILAMの接点技術による安全で耐久性のある接続
  • 最大10万回の交尾サイクル
  • 省スペースソリューション
  • ハウジング式またはパネルマウント 式で提供
  • 信号、電力、高電圧、データおよびファイバー接続
  • 空気圧および流体カップリング

各用途には独自の要件があるため、そのニーズに応える2種類のCombiTacラインを提供しています。

 CombiTac direqtCombiTac uniq
ダウンロードカタログカタログ
サイズパネルマウント4つの標準フレームサイズ18mmから180mmまで
(2 mmステップ)
追加の長さはご要望に応じてご用意しています
住宅の規模66
アルミニウムハウジング IP65、IP67、IP68/69K
プラスチック製ハウジング IP65
ライトハウジング
住宅PEモジュール
パワー最大350 A最大400 A
高電圧(最大5kV)
信号
ラストメイトの最初のブレイク (モニタリング)
データ
イーサネット最大1 Gbitまで最大10 Gbitまで
同軸
光ファイバー
熱結合
空気圧式
流体
交尾サイクル10,000100,000
温度範囲(ºC)-40から+125-40から+90
キャリア材料PAPA、EPTR、ピーク
鉄道火災・煙の遵守
振動と衝撃耐性
接触終端タイプ圧着、PCBクリンプ、PCB、スクリュー
配達 組み立て(接点が分離)組み立て(接点が分離)
接点挿入ツールが必要です Stäubli tools(*)
キャリア除去ツール標準的なマイナスドライバー
接点除去ツール標準的なマイナスドライバーStäubli tools(*)
ケーブルアセンブリ
カスタマイズ

(*)接点の種類によります

当社のモジュラーコネクターCombiTac uniqとdireqtをご覧ください

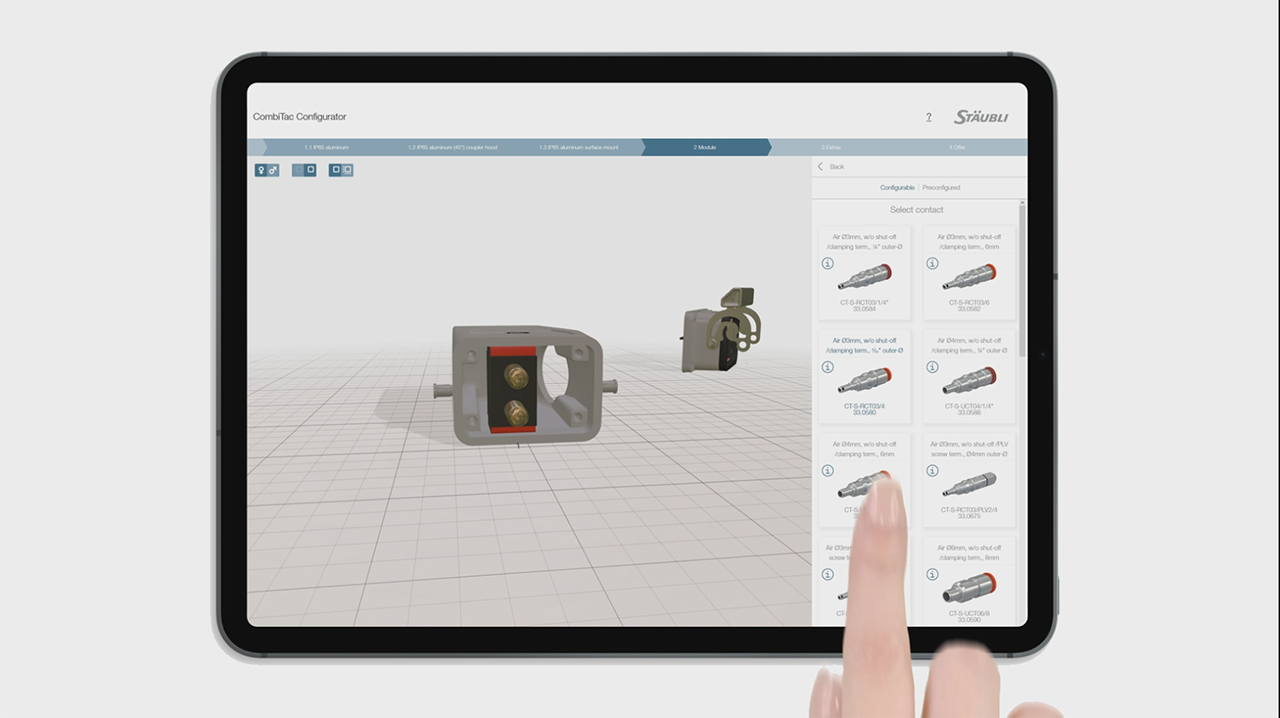

使いやすいコンフィギュレーター

CombiTacコンフィギュレーターは、あなたのニーズに合わせてカスタマイズ されたCombiTacを作成することを可能にします。インタラクティブな3Dグラフィックスがプロセスを案内します。設定が完了すると、無料のSTEPファイルをダウンロードできます。

太陽光発電の設置は 25年以上に わたり安定 して持続すると予想されています。 したがって、PVシステムの配線時には、正確かつ安全な組み立てと資格のある工具による圧着が鍵となります。Stäubli太陽光コネクターの組み立てと圧着の手順を、ステップバイステップのガイドに従ってください。Stäubliの有資格ツールを使ってPVコネクターの設置を行うことで、PV DC接続の品質が向上します。

CombiTacの応用

CombiTacのモジュラーコネクターは、テスト、医療、建設機械、物流、ドローンなど、さまざまな要求の高い用途に最適です。

ケーブルアセンブリ – プラグアンドプレイ

要望に応じて、Stäubliは工場出荷直後にCombiTac用のケーブルハーネスを提供しています。これにより設置時間が短縮され、組み立てコストも削減されます。

成功事例

WFT - AGV用の事前組み立て接続ソリューション

WFTのAGVはフル360度ナビゲーションを備えています。StäubliのCombiTacシステムは、あらかじめ組み立てられたケーブルを備え、柔軟かつ正確な移動を実現し、これらのAGVの特定の要件に応じた信頼性の高い性能を確保しています。




AKASOL – 高性能バッテリーシステム向けの堅牢なコネクター

AKASOLは、電気・ハイブリッド商用車向けの高性能モジュール式バッテリーシステムの技術リーダーです。信頼性が高くスケーラブルなバッテリーと耐久性のあるCombiTacコネクター、カスタマイズされたケーブルにより、電気自動車の安全かつ長期間の使用が保証されています。

KOSF-スマートファクトリーモジュラーキューブ(接続システム付き)

韓国スマートファクトリー協会(KOSF)のスマートキューブは、製造プロセス全体をシミュレーションしパターン化し分析するモジュール式ブロックです。キューブは当社のCombiTacコネクタシステムで接続可能です。
