Carga útil de hasta 35 kg

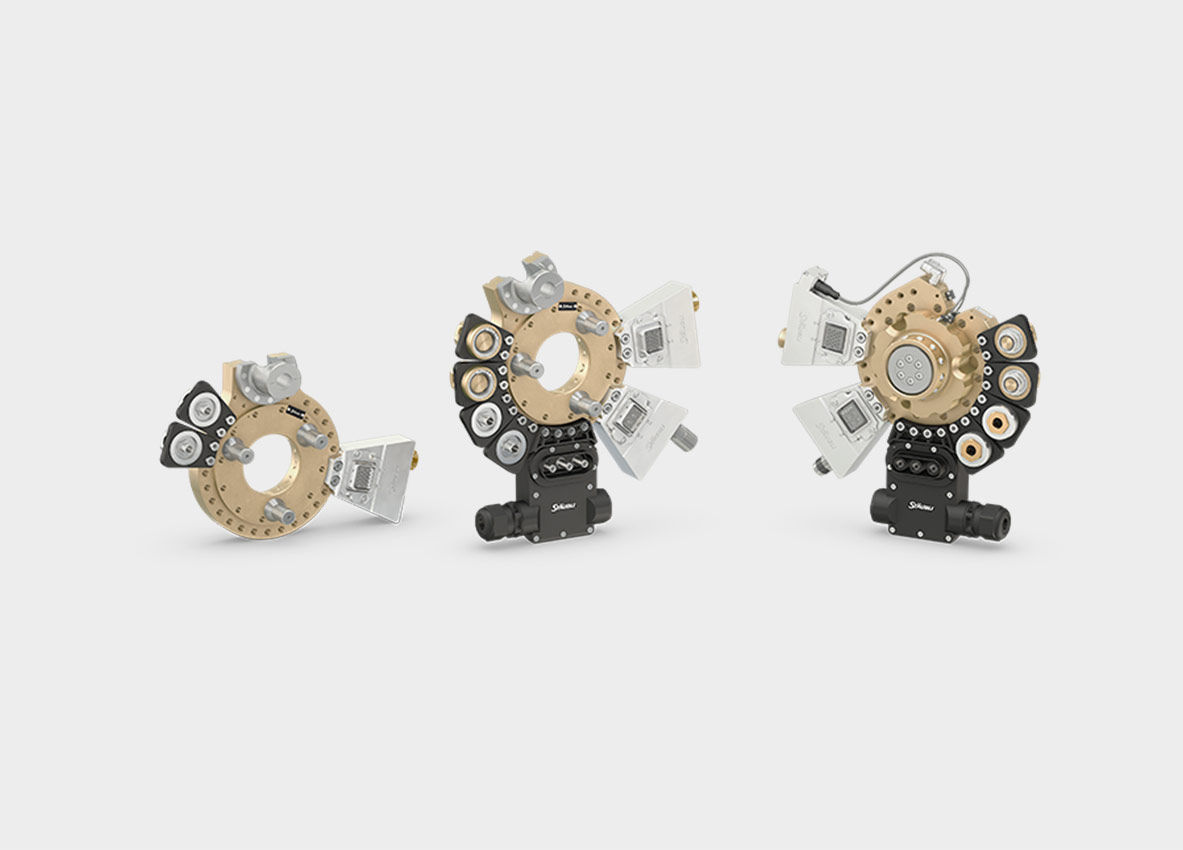

Cambios de herramientas para robots MPS 035

El MPS 035 es un sistema robótico de cambio de herramientas muy versátil diseñado para aplicaciones de carga útil pequeña. Este cambiador de herramientas de gama media tiene una capacidad de carga útil de hasta 35 kg y un diseño compacto y modular que facilita la adaptación a diferentes requisitos de transferencia de medios, datos y energía.

El sistema ofrece una precisión y repetibilidad impresionantes, con una repetibilidad de +/- 0,0015 mm y la capacidad de manejar momentos estáticos y dinámicos máximos de hasta 90 Nm y 319 Nm, respectivamente. La brida de adaptación al  robot cuenta con un diámetro de paso ISO 9409-1-50-4-M6, lo que la hace compatible con una amplia gama de robots y aplicaciones de carga útil pequeña.

El MPS 035 está diseñado específicamente para funcionar en entornos hostiles con un rango de presión de funcionamiento de 0,45 a 1,0 MPa y un rango de temperatura de funcionamiento de 0 °C a +50 °C. Este robusto cambiador de herramientas es una excelente solución para aquellos que buscan un sistema pequeño con la precisión, versatilidad y confiabilidad para manejar pequeñas cargas útiles con facilidad.

APLICACIÓN

  • Fabricación de automóviles
  • Fabricación de productos electrónicos
  • Producción de alimentos y bebidas
  • Fabricación de dispositivos médicos
  • Fabricación aeroespacial
  • Todo tipo de líneas de montaje y manipulación de materiales

Repetibilidad:
+/- 0,0015 mm

Carga útil:
hasta 35 kg

Momento estático máx.:
80 Nm

Lugares de módulo:
6

Cambiadores de herramientas robóticos: soluciones modulares para cada necesidad

Tanto si sus proyectos tienen requisitos individuales y completos o necesitan una solución rápida, la gama de cambios de herramientas para robots de Stäubli puede satisfacer rápidamente todas las demandas complejas gracias al concepto de producto modular.

Especificaciones técnicas

 MPS 035
Carga útil35 kg
Momento estático máx. (Mx/My)80 Nm
Momento estático máx. (Mz)80 Nm
Momento dinámico máx. (Mx/My)280 Nm
Momento dinámico máx. (Mz)280 Nm
Presión de funcionamiento

0,45 - 1,0 MPa

Temperatura de funcionamiento0 °C - +50 °C
Repetibilidad

+/- 0,0015 mm

Altura (acoplada)

46 mm

Brida adaptadora de robot de diámetro de círculo de paso (PCD)

ISO 9409-1-50-4-M6

Lugares de los módulos

6

MÓDULOS Y ACCESORIOS

Módulos de transmisión

  • Módulo neumático y de vacío FTM
  • Módulo neumático ROK
  • Módulo de clavija de puesta a tierra
  • Módulo de codificación de herramientas
  • Módulo eléctrico para transmisión de señales y datos M8/M12
  • Módulo Giga
  • Módulo RFID
Aprende más

Soporte para herramientas

  • Flexibilidad: Con los componentes individuales del sistema, se pueden compilar sus propias soluciones de almacenamiento individuales e integrarlas fácilmente en los sistemas existentes.
  • Modularidad: Elija entre sistemas completos preconfigurados o módulos individuales que se pueden utilizar directamente con soluciones de perfil estándar.
  • Longevidad: El cojinete flotante en la parte superior del sistema garantiza que la herramienta se mantenga de manera óptima en la posición de caída. Se minimiza la carga sobre los componentes.
  • Económico: Un sistema de almacenamiento de herramientas que se puede utilizar como una solución vertical o con rotación de 90 ° ofrece una amplia gama de usos posibles.
  • Fiabilidad del proceso: Una fijación mecánica con fuerza de retención ajustable permite una sujeción adicional de las herramientas depositadas en el parking. Opcionalmente, el sistema puede ampliarse con sensores integrados para la indicación del estado del sistema.

Material didáctico

  • Instalación sencilla del soporte de programación con una función de clic
  • Determinación rápida y sencilla de la posición de acoplamiento
  • Posicionamiento exacto para procesos de acoplamiento rápidos y sin fallos y una larga vida útil
  • No se necesita software adicional

Seguridad+

Sistema para la seguridad personal y del sistema.

Aprende más
