Roboter-Werkzeugwechsler für Schweißapplikationen: Steigerung von Produktivität und Qualität

Roboter-Werkzeugwechsler für Schweißapplikationen: Steigerung von Produktivität und Qualität

1. Einleitung

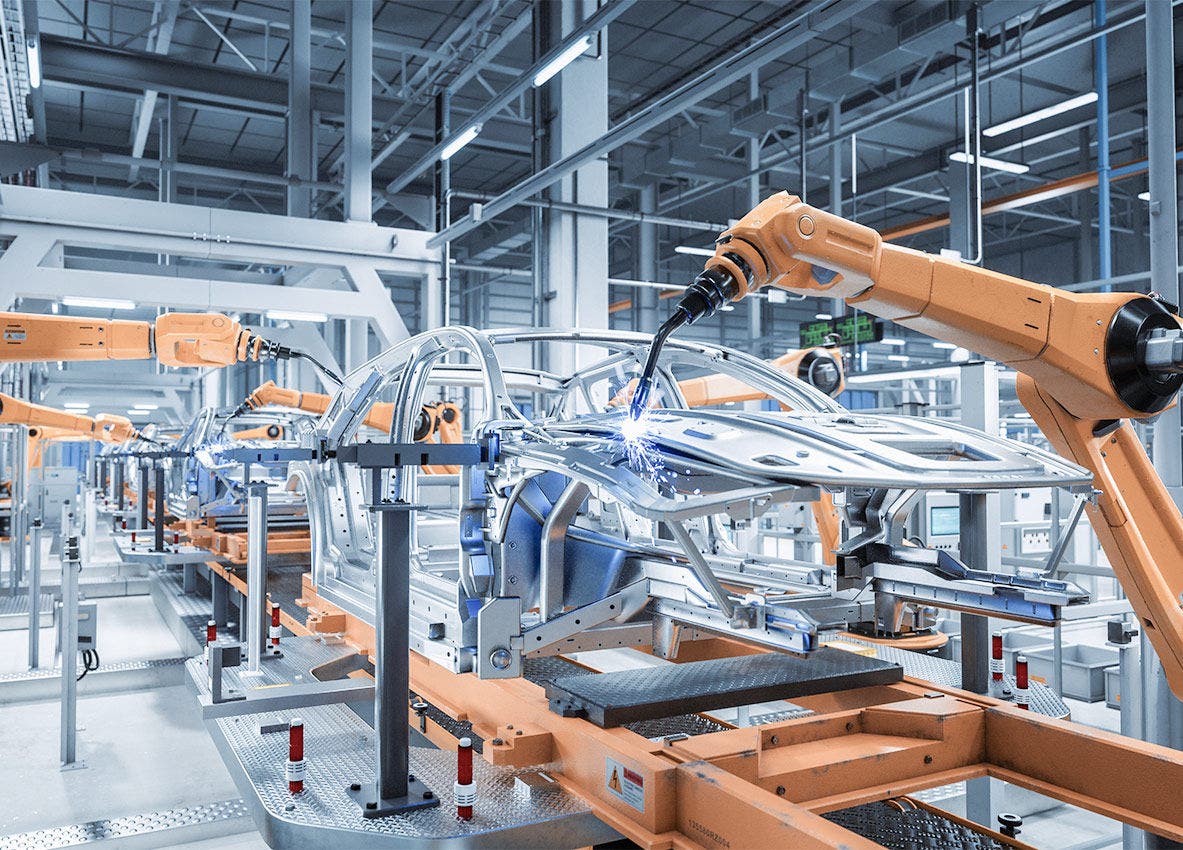

A. Einführung in die Bedeutung von Schweißanwendungen in der Industrie

In der modernen Industrie sind Schweißanwendungen unverzichtbar für die Herstellung hochwertiger Produkte. Ob in der Automobilindustrie, im Maschinenbau oder in der Luft- und Raumfahrt – das Schweißen verbindet Materialien dauerhaft und gewährleistet eine sichere und belastbare Fügeverbindung von Bauteilen. Die Qualität der Schweißverbindungen beeinflusst direkt die Funktion und Langlebigkeit der Endprodukte.

Mit dem Fortschritt der Automatisierungstechnik haben sich Roboter als zentrale Elemente in Schweißprozessen etabliert. Sie ermöglichen nicht nur eine Steigerung der Leistungsfähigkeit, sondern auch eine gleichbleibend hohe Qualität der Schweißverbindung Ein entscheidender Faktor dabei ist die Flexibilität der Roboter, verschiedene Schweißaufgaben mit unterschiedlichen Werkzeugen effizient zu bewältigen. Hier kommen Roboter-Werkzeugwechselsysteme ins Spiel, die einen schnellen und präzisen Wechsel zwischen verschiedenen Schweißwerkzeugen ermöglichen und somit die Produktivität und Qualität in der Fertigung maßgeblich erhöhen.

In diesem Beitrag werden wir die verschiedenen Anwendungen von Roboter-Werkzeugwechselsysteme im Bereich der Schweißtechnik beleuchten, die Vorteile und Herausforderungen automatisierter Werkzeugwechselsysteme diskutieren und technologische Lösungen vorstellen, die die Effizienz und Qualität in Schweißprozessen optimieren.

B. Werkzeugwechsel für Schweißanwendungen – Präzision und Schnelligkeit verbinden

In der industriellen Schweißtechnik zählt jede Sekunde – und jeder Schweißprozess stellt spezifische Anforderungen an das eingesetzte Werkzeug. Vom Punktschweißen über das Lichtbogenschweißen bis hin zu spezialisierten Verfahren: Moderne Fertigungslinien müssen flexibel bleiben, um verschiedene Schweißtechniken effizient auszuführen.

Roboter-Werkzeugwechselsysteme spielen dabei eine Schlüsselrolle. Sie ermöglichen es, innerhalb von Sekunden zwischen verschiedenen Schweißzangen, oder anderen Schweißwerkzeugen zu wechseln, ohne dass der Produktionsprozess maßgeblich verzögert wird. Das Ergebnis: höhere Produktivität, reduzierte Stillstandszeiten und aufgrund der Wiederholgenauigkeit der Roboter-Werkzeugwechselsysteme eine konstant hohe Schweißqualität.

Wie genau solche Systeme funktionieren, welche Herausforderungen sie lösen und welche technologischen Innovationen dabei zum Einsatz kommen, erfahren Sie im weiteren Verlauf dieses Beitrags.

2. Anwendungen von Roboter-Werkzeugwechsler für Schweißapplikationen

A. Unterschiedliche Fügeprozesse

In der industriellen Fertigung, speziell im Automobilbau, gibt es zahlreiche Fügetechniken, um Bauteile miteinander zu verbinden. Neben Schweißen gehören auch Nieten, Schrauben, Stanznieten, Klebe, Clinchen, Fließlochschrauben und Biegen zu den gängigen Fügeprozessen. Jedes dieser Verfahren hat seine eigenen technischen Anforderungen und Einsatzgebiete.

Das Schweißen ist eines der am häufigsten eingesetzten Verfahren, da es dauerhafte, hochfeste Verbindungen schafft, die selbst starke mechanischen Belastungen standhalten. In Bereichen wie der Automobil- und Luftfahrtindustrie sind jedoch oft mehrere Fügeprozesse innerhalb einer einzigen Produktionslinie erforderlich. So werden beispielsweise Karosseriestrukturen geschweißt, während andere Bauteile mit Nieten oder Klebeverbindungen weiterverarbeitet werden.

Um diese Vielfalt an Prozessen effizient zu bewältigen, müssen Roboter flexibel zwischen verschiedenen Werkzeugen wechseln können. Roboter-Werkzeugwechsler ermöglichen es, innerhalb eines einzigen Arbeitsganges verschiedene Fügewerkzeuge bereitzustellen – ohne manuelle Umrüstzeiten. Dadurch wird nicht nur die Produktivität gesteigert, sondern auch die Qualität der Verbindungstechniken optimiert.

B. Unterschiedliche Schweißprozesse

Schweißverfahren sind so vielseitig wie ihre Anwendungsbereiche. Vom Lichtbogenschweißen über das MIG/MAG- und WIG-Schweißen bis hin zum Laserschweißen – jede Methode bringt spezifische Vorteile und Einsatzmöglichkeiten mit sich.

Eine besondere Rolle spielt das Punktschweißen, das vor allem in der Automobil- und Blechverarbeitung weit verbreitet ist. Hierbei werden Bauteile durch hochpräzise gesetzte Schweißpunkte miteinander verbunden. Da je nach Material und Bauteildicke unterschiedliche Anforderungen an den Schweißprozess gestellt werden, ist ein schneller und zuverlässiger Werkzeugwechsel essenziell.

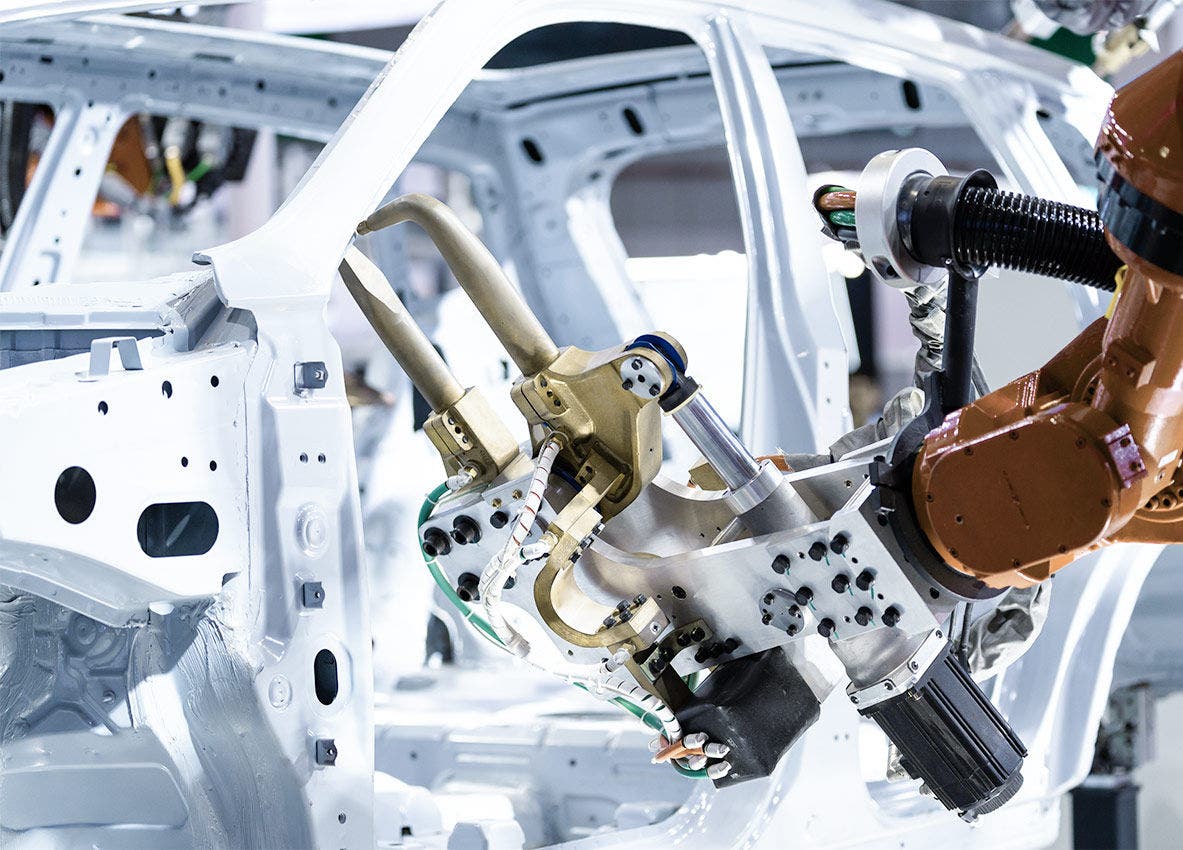

B1. Punktschweißen und die Notwendigkeit verschiedener Werkzeuge

Das Punktschweißen ist eines der zentralen Verfahren in der industriellen Fertigung, insbesondere in der Automobil- und Blechverarbeitung. Durch gezielte, kurzzeitige Wärmeeinwirkung werden Bleche punktförmig miteinander verbunden – schnell, zuverlässig und mit hoher Festigkeit. Dabei entsteht der Schweißpunkt dort, wo der größte Widerstand auftritt, nämlich zwischen den zu schweißenden Metallblechen.

Die Herausforderungen liegen in der Vielfalt der Schweißaufgaben: Unterschiedliche Materialstärken, Bauteilgeometrien und Produktionsanforderungen erfordern den Einsatz verschiedener Schweißzangen und -größen.

Um in der Karrosserie in schwer zugängliche Bereiche zu kommen, kann es vorkommen, das spezielle Schweißzangengeometrien erforderlich sind.

Ein effizienter Produktionsprozess erfordert daher eine schnelle Anpassung an wechselnde Anforderungen. Hier wird der Werkzeugwechsel zum entscheidenden Faktor: Er sorgt dafür, dass der Schweißroboter stets mit dem passenden Endeffektor arbeitet – ohne Verzögerungen und ohne Qualitätsverluste.

B2. Bedeutung des Werkzeugwechsels

Ein effizienter Werkzeugwechsel ist ein zentraler Erfolgsfaktor in automatisierten Schweißprozessen. Gerade beim Punktschweißen, aber auch bei anderen Schweißverfahren, müssen Roboter innerhalb kürzester Zeit zwischen verschiedenen Werkzeugen wechseln, um flexibel auf unterschiedliche Bauteilgeometrien, Materialstärken und Produktionsanforderungen reagieren zu können.

Ohne ein automatisiertes für jede Schweißzange ein Roboter eingesetzt werden, oder sogar manuell umgerüstet werden – ein zeitintensiver und fehleranfälliger Prozess, der den Produktionsfluss erheblich stören kann. Ein präziser, automatischer Wechsel von Punktschweißzangen, Brennern oder anderen Schweißwerkzeugen hingegen minimiert Stillstandszeiten und steigert die Produktivität erheblich.

Neben der reinen Effizienzsteigerung trägt ein zuverlässiger Werkzeugwechsel auch maßgeblich zur Qualitätssicherung bei. Je nach Werkstück und Material können durch den Einsatz spezialisierter Werkzeuge gleichbleibende Schweißpunkte mit optimaler Kraft- und Energieverteilung erzielt werden.

Moderne Roboter-Werkzeugwechsler, wie sie beispielsweise von Stäubli entwickelt werden, sind in der Lage, nicht nur mechanische Werkzeuge zu wechseln, sondern auch Medien-, Energie- und Datenübertragungen in einem einzigen Prozess sicherzustellen. Dadurch lassen sich komplexe Schweißapplikationen ohne Einschränkungen automatisieren – für eine flexible, wirtschaftliche und zukunftssichere Fertigung.

C. Vorteile und Herausforderungen von automatischen Roboter-Werkzeugwechslern

Automatische Roboter-Werkzeugwechsler sind ein entscheidender Baustein für die Optimierung von Schweißapplikationen. Sie ermöglichen einen schnellen, präzisen und sicheren Wechsel zwischen verschiedenen Endeffektoren und steigern so Effizienz, Flexibilität und Qualität. Dennoch bringt ihre Implementierung auch einige Herausforderungen mit sich.

Vorteile automatischer Roboter-Werkzeugwechsler

  • Maximierte Produktivität: Der Werkzeugwechsel erfolgt in Sekunden, wodurch Stillstandszeiten drastisch reduziert werden. Roboter können ohne Unterbrechung unterschiedliche Schweißaufgaben ausführen.
  • Erhöhte Flexibilität: Ein Roboter kann mit verschiedenen Schweißzangen oder Brennern arbeiten, um unterschiedliche Bauteile und Materialien innerhalb einer Fertigungslinie zu bearbeiten.
  • Konstante Qualität: Eine extrem präzise Wiederholgenauigkeit der Roboterwerkzeugwechselsysteme, stellt sicher, dass stets die Reproduzierbarkeit und Qualität der Schweißverbindungen sichergestellt wird.
  • Geringerer Verschleiß: Da für jede Aufgabe das passende Werkzeug verwendet wird, reduziert sich der Verschleiß einzelner Komponenten, was die Wartungskosten senkt.
  • Erhöhte Sicherheit: Automatisierte Werkzeugwechsler verringern den Bedarf an manuellem Eingreifen und minimieren das Risiko von Bedienfehlern oder Verletzungen durch unsachgemäße Handhabung.

Herausforderungen bei der Implementierung

  • Investitionskosten: Die Anschaffung eines automatischen Werkzeugwechslers erfordert eine Investition, die sich jedoch durch Effizienzsteigerung und geringere Wartungskosten schnell amortisieren kann.
  • Komplexität der Integration: Die Implementierung eines Werkzeugwechselsystems erfordert eine präzise Abstimmung mit der bestehenden Robotersteuerung sowie eine durchdachte Planung der Werkzeugschnittstellen.
  • Platzbedarf: In engen Produktionsumgebungen muss ausreichend Platz für die Ablagestationen der Werkzeuge und die Bewegungsfreiheit des Roboters eingeplant werden.
  • Wartung und Kompatibilität: Auch wenn Werkzeugwechsler den Verschleiß einzelner Komponenten reduzieren, müssen die Wechselmechanismen selbst regelmäßig überprüft und gewartet werden. Zudem ist eine Kompatibilität mit den eingesetzten Schweißwerkzeugen und Medienverbindungen sicherzustellen.

D. Beispiele aus der Praxis: Hier stellen Roboter-Werkzeugwechsler ihre Vorteile unter Beweis

Der Einsatz von Roboter-Werkzeugwechslern in Schweißapplikationen ist besonders dort von Vorteil, wo eine hohe Varianz an Bauteilen, Materialien oder Schweißprozessen gefordert ist. Die folgenden konkreten Beispiele aus der Industrie zeigen, wie automatisierte Werkzeugwechselsysteme die Produktivität steigern, Stillstandszeiten reduzieren und die Qualität der Schweißverbindungen verbessern.

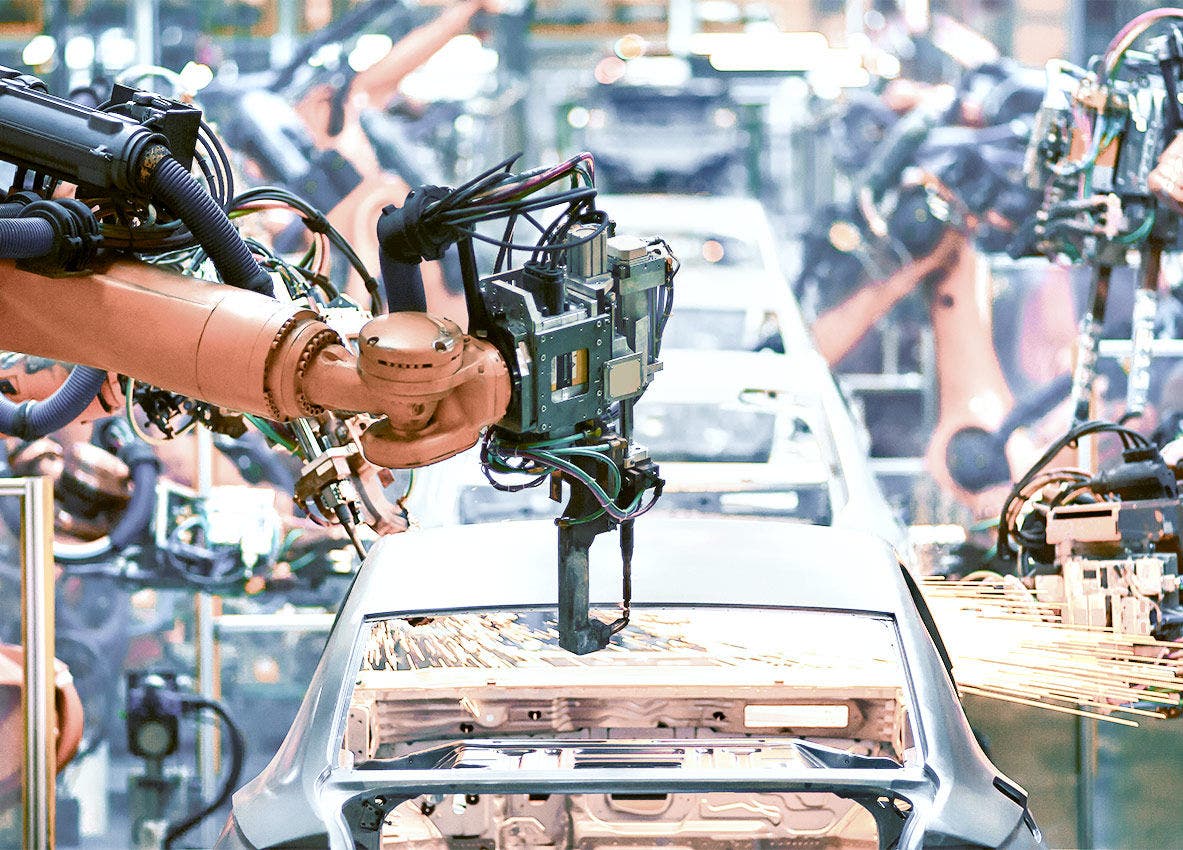

1. Automobilindustrie: Karosseriebau mit variablen Schweißzangen

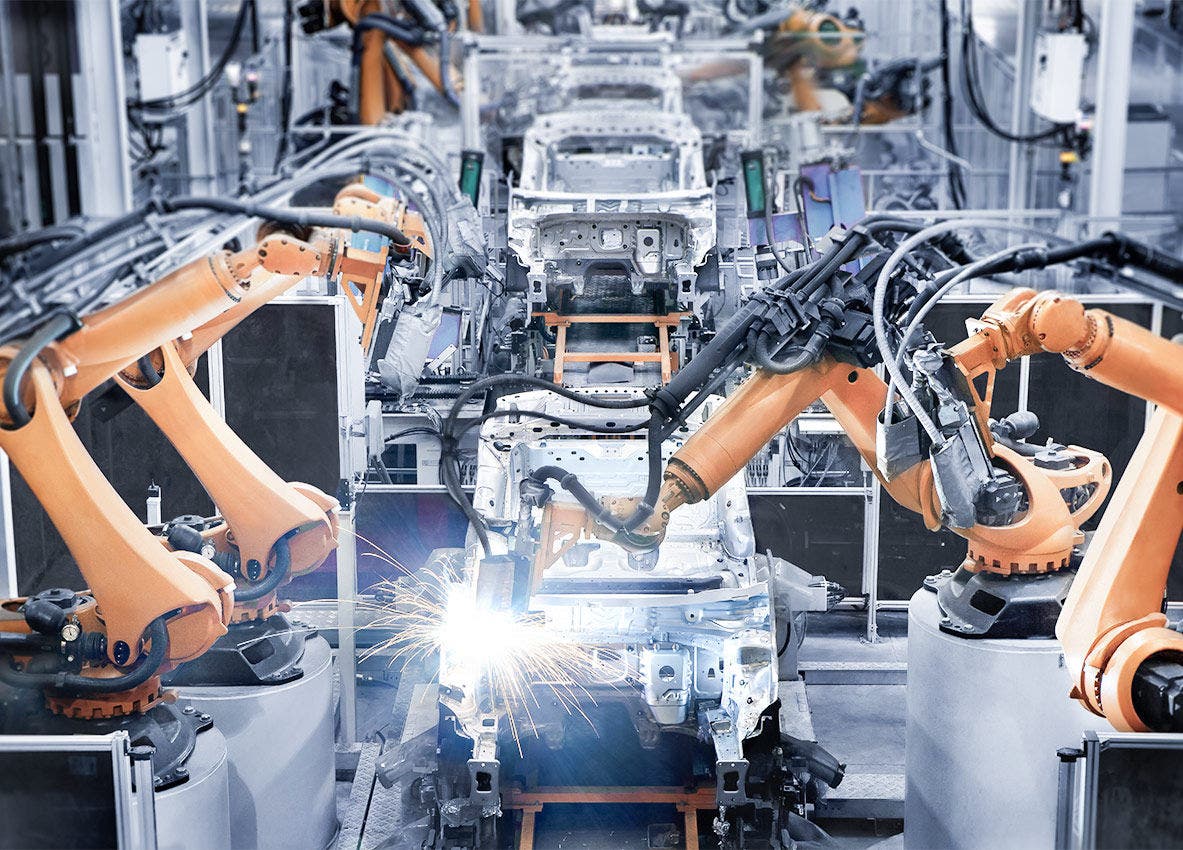

In der Fahrzeugproduktion müssen Roboter täglich Tausende von Schweißpunkten setzen – oft an Bauteilen mit unterschiedlicher Materialstärke und Geometrien. Hier ist der schnelle Wechsel zwischen verschiedenen Punktschweißzangen entscheidend, da jede Zange für spezifische Anforderungen optimiert ist (z. B. unterschiedliche Elektrodenformen oder Zangengrößen für enge oder weitreichende Schweißpunkte). Auch Aluminiumschweißen findet mittlerweile im Leichtbau regelmäßig Verwendung.

2. Maschinenbau: Kombination von Schweißen und Fräsen

In der Fertigung komplexer Maschinenbauteile werden oft Schweiß- und Bearbeitungsschritte kombiniert. Ein Beispiel ist die Herstellung von Stahlrahmen für Baumaschinen oder Schienenfahrzeuge, bei denen zunächst geschweißt und anschließend Schweißnähte durch Fräsen oder Schleifen nachbearbeitet werden.

3. Luft- und Raumfahrt: Präzisionsschweißungen an Aluminiumstrukturen

In der Luft- und Raumfahrtindustrie kommen oft leichte Materialien wie Aluminium oder Titan zum Einsatz, die spezielle Schweißprozesse erfordern (z. B. WIG- oder Laserschweißen). Zudem müssen Bauteile mit komplexen Geometrien präzise verschweißt werden. Ein Roboter kann mit einem Werkzeugwechsler zwischen verschiedenen Schweißbrennern wechseln, um je nach Bauteil unterschiedliche Verfahren einzusetzen. Dadurch wird eine hohe Schweißnahtqualität sichergestellt und der gesamte Produktionsprozess flexibler gestaltet.

4. Schienenfahrzeugbau: Anpassung an verschiedene Materialstärken

Bei der Fertigung von Zugwaggons oder Lokomotiven werden verschiedene Stahllegierungen mit unterschiedlichen Wandstärken verarbeitet. Während für dünnere Bleche präzise Punktschweißungen benötigt werden, sind für dickere Abschnitte MIG/MAG-Schweißverfahren besser geeignet. Statt verschiedene Roboter für die unterschiedlichen Aufgaben einzusetzen, kann ein einziger Roboter mit einem Werkzeugwechsler zwischen Punktschweißzange, MIG-Schweißbrenner und Spannwerkzeugen wechseln. Dies ermöglicht eine flexible Fertigung und reduziert die Anzahl der benötigten Roboter.

5. Stahl- und Metallbau: Wechsel zwischen Schweißen und Schneiden

In der Stahlbau- und Metallverarbeitungsindustrie werden oft Schweiß- und Schneidprozesse kombiniert, um Bauteile aus großen Stahlplatten herzustellen. Ein Roboter kann durch den Einsatz eines Werkzeugwechslers nahtlos zwischen einem Plasmaschneider und einem Schweißbrenner wechseln. So kann er erst präzise Schnitte setzen und anschließend die geschnittenen Teile direkt verschweißen, ohne dass ein Bediener manuell eingreifen muss.

3. Schlussfolgerung

A. Zusammenfassung der wichtigsten Punkte

Roboter-Werkzeugwechsler haben sich als Schlüsseltechnologie in der automatisierten Schweißtechnik etabliert. Sie ermöglichen den schnellen und präzisen Wechsel zwischen verschiedenen Schweißwerkzeugen und optimieren damit Produktivität, Flexibilität und Qualität. Besonders in der Automobilindustrie, im Maschinenbau und in der Luftfahrt sind sie unverzichtbar, um komplexe Fertigungsprozesse effizient und wirtschaftlich zu gestalten. Neben einer gesteigerten Effizienz tragen sie zur Reduzierung von Stillstandszeiten, zur Qualitätssicherung und zur Arbeitssicherheit bei.

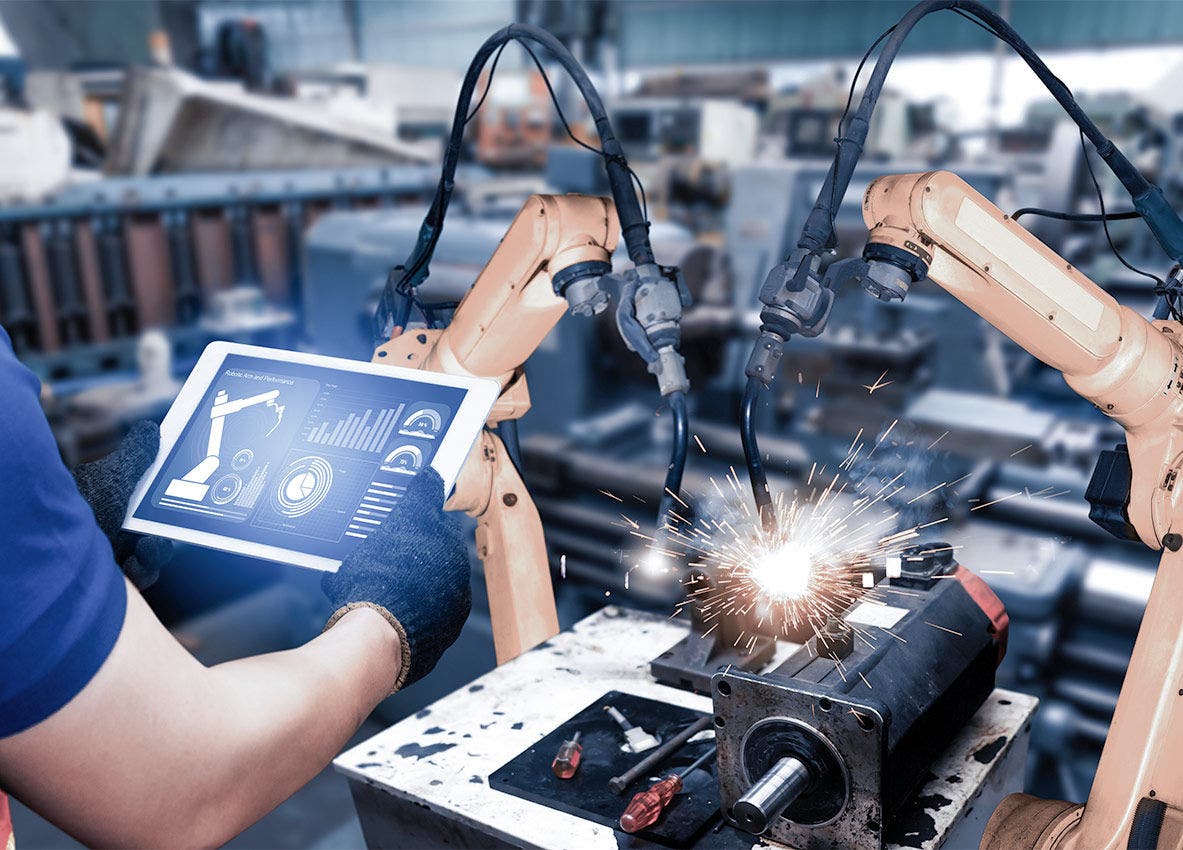

B. Zukunftsaussichten

Die Zukunft der Roboter-Werkzeugwechsler liegt in intelligenten, vernetzten Systemen, die eine noch höhere Automatisierung und Flexibilität ermöglichen. Drahtlose Daten- und Energieübertragung sowie adaptive, sensorbasierte Systeme werden künftig eine noch nahtlosere Integration in Fertigungsprozesse ermöglichen. Die vorausschauende Wartung durch integrierte Sensorik wird helfen, ungeplante Stillstände zu vermeiden und die Lebensdauer der Systeme zu maximieren.

C. Entwicklungen

Aktuelle Entwicklungen konzentrieren sich auf energieeffiziente Verriegelungssysteme, die ohne externe Medienversorgung auskommen, sowie auf modulare Werkzeugwechsler, die sich an wechselnde Produktionsanforderungen anpassen lassen. Anbieter wie Stäubli treiben diese Innovationen voran, um Unternehmen leistungsstarke, zukunftssichere Lösungen für ihre Schweißapplikationen bereitzustellen. Damit sind Roboter-Werkzeugwechsler nicht nur eine Effizienzsteigerung für heutige Produktionsumgebungen, sondern auch eine Schlüsseltechnologie für die Fabrik der Zukunft. Gerade Systeme wie die MPS-Serie von Stäubli bieten hierfür modulare und hochpräzise Lösungen, die den Werkzeugwechsel nicht nur mechanisch, sondern auch mit integrierter Medien-, Energie- und Datenübertragung ermöglichen. Dadurch lassen sich selbst anspruchsvollste Schweißanwendungen sicher und effizient umsetzen.
