Hydraulische Schnellspannsysteme QMC 100 / 101

Kompakt und robust: Hydraulische Spannsysteme von Stäubli sind für ein breites Spektrum an Spritzgussmaschinen und Pressen ausgelegt. Auch unter harten Einsatzbedingungen werden sie allen Anforderungen an einen schnellen, automatischen Werkzeugwechsel gerecht. Die hydraulischen Spannvorrichtungen sind als einfach oder doppelt wirkende Systeme konzipiert. Beide Spanntechnik-Varianten sind optimal in die Maschinensteuerung integrierbar. Ihr Vorteil: Eine Rüstzeitoptimierung an Maschinen aller Hersteller und Größen sowie neuen und bestehenden Anlagen (Retrofit).

ANWENDUNGEN

Spritzgussmaschinen
Pressen
Drehtischanwendungen
Holmziehvorrichtungen
Prüfstationen

Baureihenübersicht

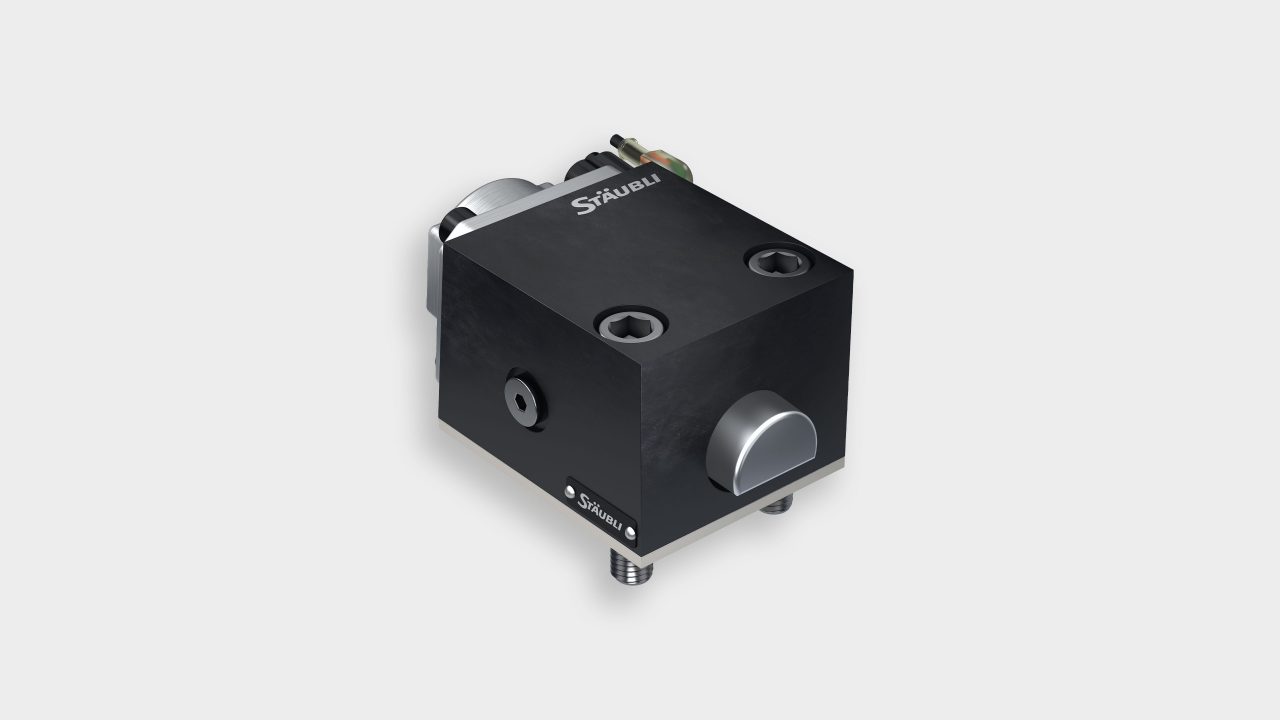

Hydraulisches Spannsystem QMC 100 – einfach wirkend

Das Spannelement wird durch Federkraft vorgespannt und hydraulisch und durch einen Druck von 160 bar entspannt (Lösen durch einfach wirkenden Hydraulikzylinder).

Spannsystem flexibel und leicht austauschbar
Anschluss der Hydraulikversorgung wahlweise an beiden Seiten
korrosionsgeschütztes Gehäuse
leichtaustauschbare, induktive Näherungsschalter (zur Abfrage der Kolbenposition gespannt/entspannt)
Montage der Näherungsschalter an linker oder rechter Seite des Spannelements möglich
selbsthemmender Spannkolben
Werkzeug bleibt auch bei Druckverlust gespannt

Hydraulisches Spannsystem QMC 101 – doppelt wirkend

Das Spannelement wird mit einem hydraulischen Druck von 80 bar gespannt und 160 bar entspannt (Spannen und Lösen durch doppelt wirkenden Hydraulikzylinder).

Spannsystem flexibel und leicht austauschbar
Anschluss der Hydraulikversorgung wahlweise an beiden Seiten, auf Anfrage weitere Anschlüsse möglich
beschichtetes Gehäuse
induktive Näherungsschalter (gespannt/entspannt) zur Positionsabfrage des Kolbens
Näherungsschalter sind seitlich versenkt angebracht und leicht austauschbar
selbsthemmender Spannkolben
bei Druckverlust keine Änderung der Kolbenposition
ein integriertes Druckstück aus gehärtetem Stahl überträgt die Spannkraft nur senkrecht auf die Werkzeugplatte

Konstruktion

Optionen

Spannkolben aus hochlegiertem Stahl, gehärtet und geschliffen
Spannblock aus oberflächenbehandeltem Stahl
Dichtung aus NBR / FKM
passend für Maschinenaufspannplatten mit Bohrbild nach EUROMAP 2/3 und 11 oder SPI
keine gehärteten Einsätze, Spannschrägen oder andere Bearbeitungen an den Werkzeuggrundplatten notwendig
Befestigungssatz und Anschlusskabel M12 für Näherungsschalter im Lieferumfang enthalten

QMC 100

Betriebsdruck: Lösedruck 160 bar
Rückhaltekraft pro Spannelement: 2,5 t / 5 t / 8 t / 12 t / 20 t / 30 t
Toleranzen des Spannrandes an den Werkzeuggrundplatten können bis zu einer Größe von +/- 0,1 mm ausgeglichen werden

QMC 101

Betriebsdruck: Spanndruck 80 bar, Lösedruck 160 bar
Rückhaltekraft pro Spannelement: 2,5 t / 5 t / 8 t / 12 t / 20 t / 35 t / 45 t / 50 t
Toleranzen des Spannrandes an den Werkzeuggrundplatten können bis zu einer Größe von 0,3 mm ausgeglichen werden.
mechanische Arretierung der Endlage in entspannter Stellung

Kundenspezifische Sonderabmessungen
Sonderausführung für Maschinenaufspannplatten mit T-Nuten
Sonderausführung für Hochtemperaturanwendungen
Optionales externes Hydraulikaggregat
Lieferbar ohne Positionserfassung
