Roboter-Werkzeugwechsler | Traglast bis 55kg

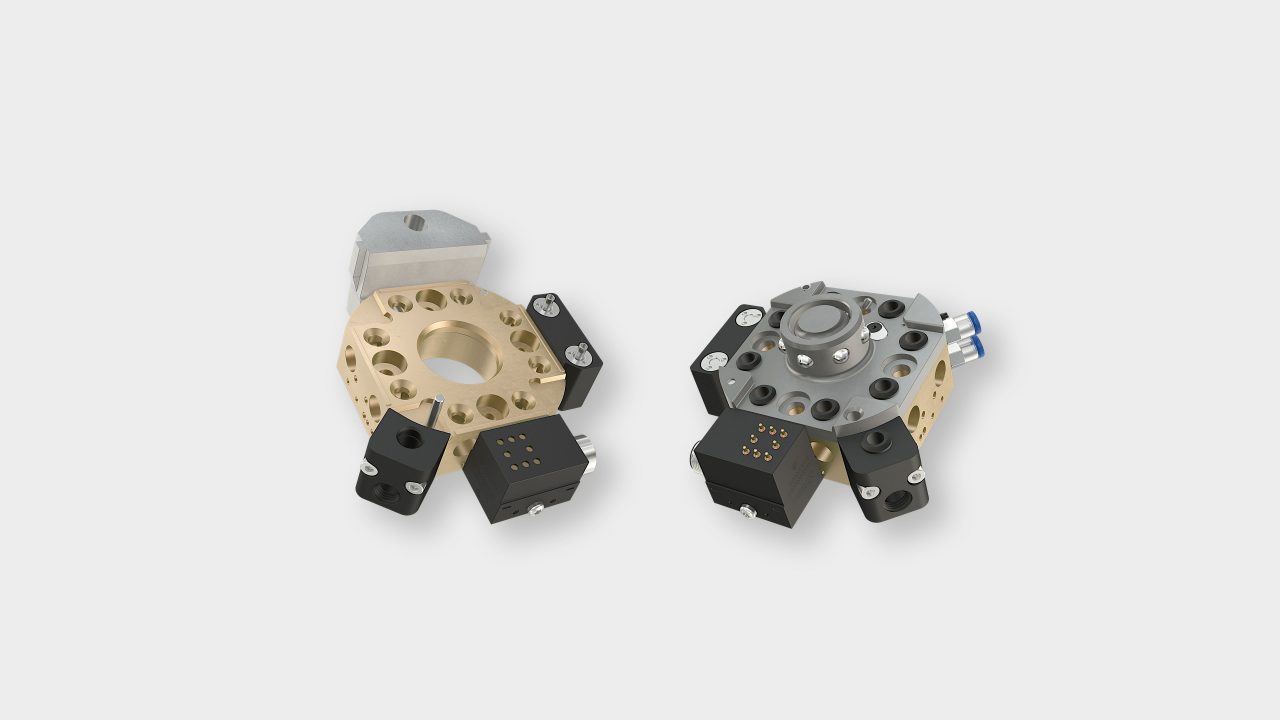

Roboter Werkzeugwechselsysteme der MPS-Baureihe überzeugen durch ihren multifunktionalen Technologieeinsatz und decken die gesamte Bandbreite kundenspezifischer Anwendungen ab. Sind kleine Traglasten gefragt, stellt die Baureihe MPS 015 - MPS 055 eine äußerst flexible Lösung dar. Diese automatische, sehr kompakt konstruierte Werkzeugwechsler verfügen über integrierte Mediendurchführungen und optionale Daten- und Energieübertragungsmodule.

ANWENDUNGEN

Handling-und Greiferanwendungen

EINSATZGEBIETE

Alle Industriebereiche.

Roboter-Werkzeugwechsler – modulare Lösungen für jede Anforderung

Unabhängig davon, ob Ihre Projekte individuelle und umfassende Anforderungen haben oder eine schnelle Lösung benötigen, die Roboter-Werkzeugwechsler von Stäubli können dank des modularen Produktkonzepts alle komplexen Anforderungen schnell erfüllen.

MODELL ÜBERSICHT

	MPS 015	MPS 025	MPS 035	MPS 055
Traglast	10 kg	20 kg	35 kg	55 kg
Max. statisches Moment (Mx/My)	15 Nm	34 Nm	80 Nm	106 Nm
Max. statisches Moment (Mz)	15 Nm	34 Nm	80 Nm	106 Nm
Max. dynamisches Moment (Mx/My)	52 Nm	119 Nm	280 Nm	371 Nm
Max. dynamisches Moment (Mz)	52 Nm	119 Nm	280 Nm	507 Nm
Betriebsdruck	0,45 - 1,0 MPa	0,45 - 1,0 MPa	0,45 - 1,0 MPa	0,45 - 1,0 MPa
Betriebstemperatur	0 °C - +50 °C	0 °C - +50 °C	0 °C - +50 °C	0 °C - +50 °C
Wiederholgenauigkeit	+/- 0,0015 mm	+/- 0,0015 mm	+/- 0,0015 mm	+/- 0,0015 mm
Bauhöhe (gekuppelt)	46 mm	46 mm	46 mm	46 mm
Befestigungsteilkreis Roboterflansch	ISO 9409-1-31,5-4-M5	ISO 9409-1-40-4-M6	ISO 9409-1-50-4-M6	ISO 9409-1-63-4-M6
Anzahl Modulplätze	4	4	6	6
	Mehr Infos	Mehr Infos	Mehr Infos	Mehr Infos

MODULE UND ZUBEHÖR

Übertragungsmodule
Ablagesystem
Programmierhilfe
Safety+

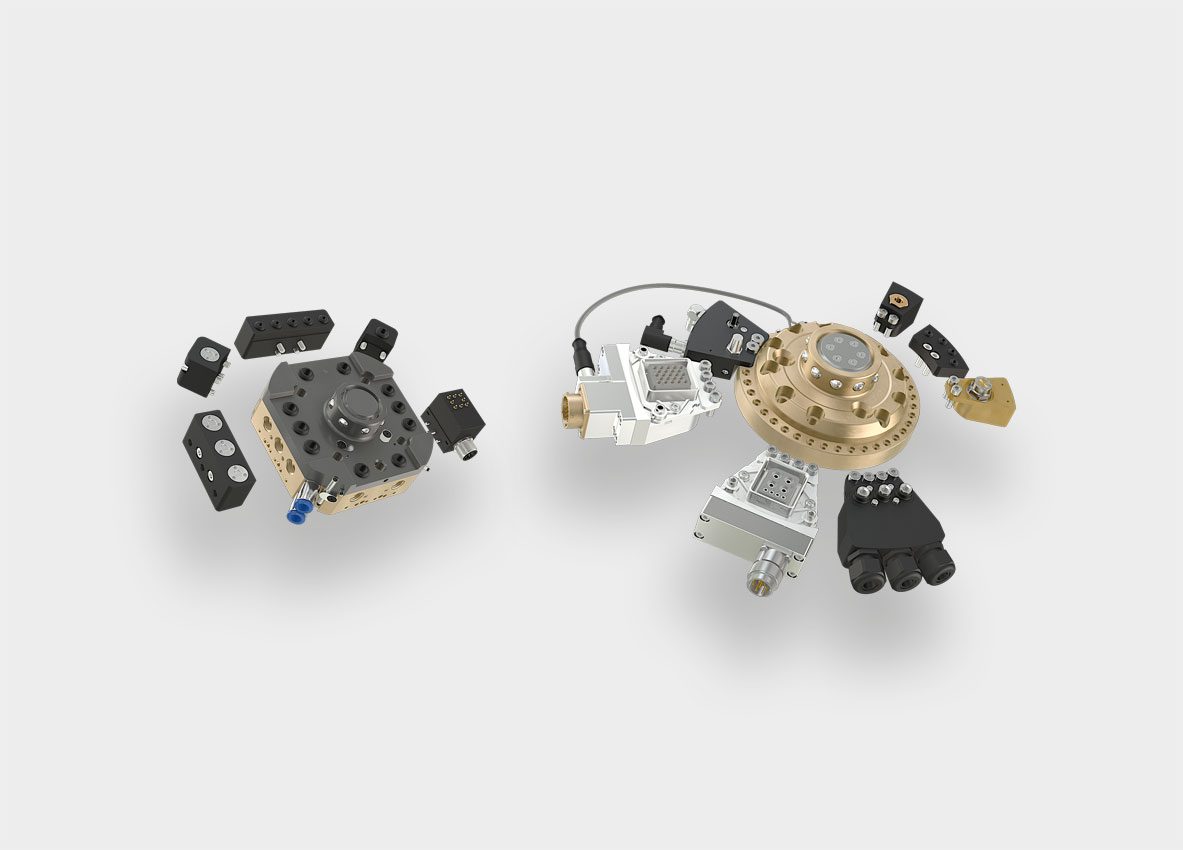

Übertragungsmodule für Ihre Fertigungstechnologien

Pneumatik
Vakuum
Schirmung und Erdung
RFID und Werkzeugcodierung
Daten- und Signalübertragung
Ultraschallanwendungen
Analoge Kamerasignale

Mehr Infos

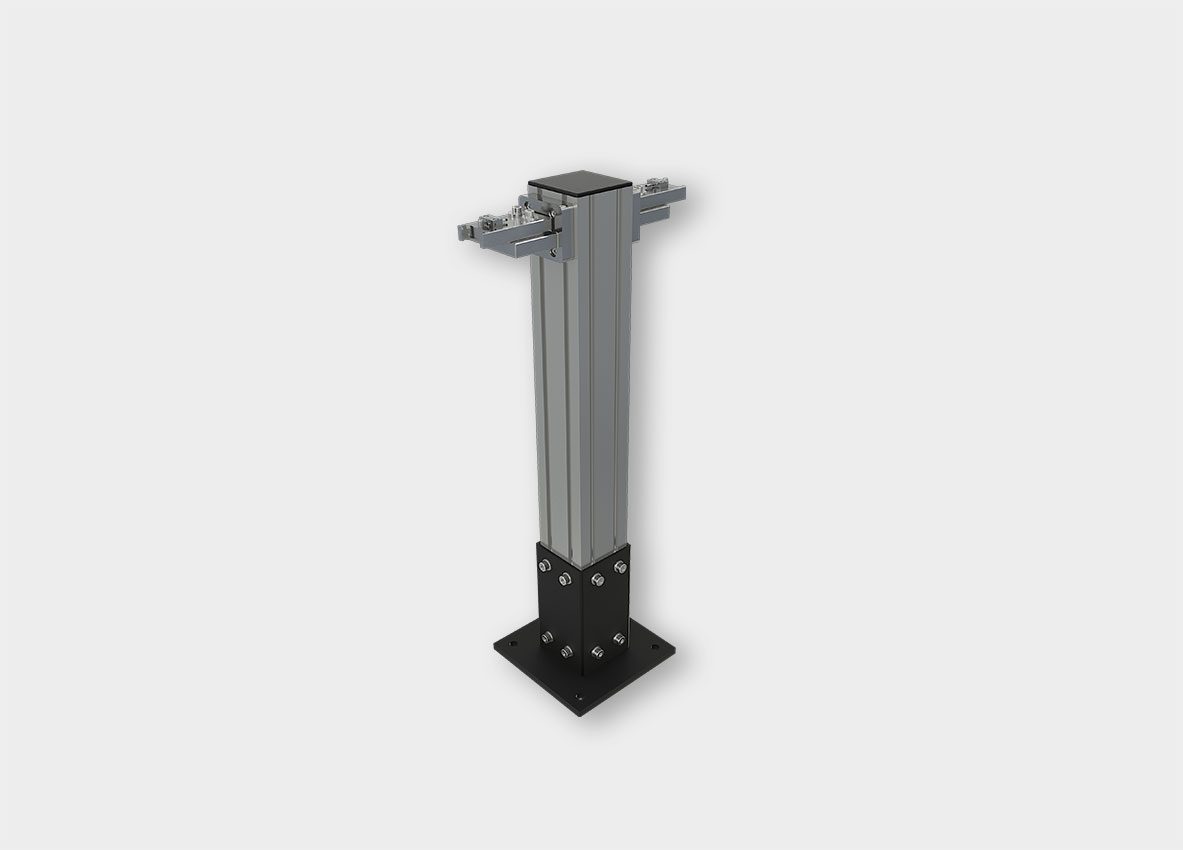

Ablagesystem

Ablagesystem
Flexibilität: Mit den einzelnen Systemkomponenten können eigene, individuelleAblagelösungen zusammengestellt und auch einfach in bereits bestehende Anlagen integriert werden.
Modularität: Wählen Sie zwischen vorkonfigurierten Komplettsystemen oder Einzelbausteinen, die direkt mit Standardprofillösungen verwendbar sind.
Langlebigkeit: Durch die schwimmende Lagerung des Ablageoberteils wird das Werkzeug optimal in der Ablageposition gehalten. Die Belastung der Komponenten ist minimiert.
Wirtschaftlich: Ein Ablagesystem als vertikale oder 90° gedrehte Ablagelösung einsetzbar und bietet dadurch vielfältige Nutzungsmöglichkeiten.
Prozesssicherheit: Eine mechanische Fixierung mit einstellbarer Rückhaltekraft ermöglicht eine zusätzliche Sicherung der abgelegten Werkzeuge. Optional kann das System mit einer integrierten Zustandsabfrage erweitert werden.

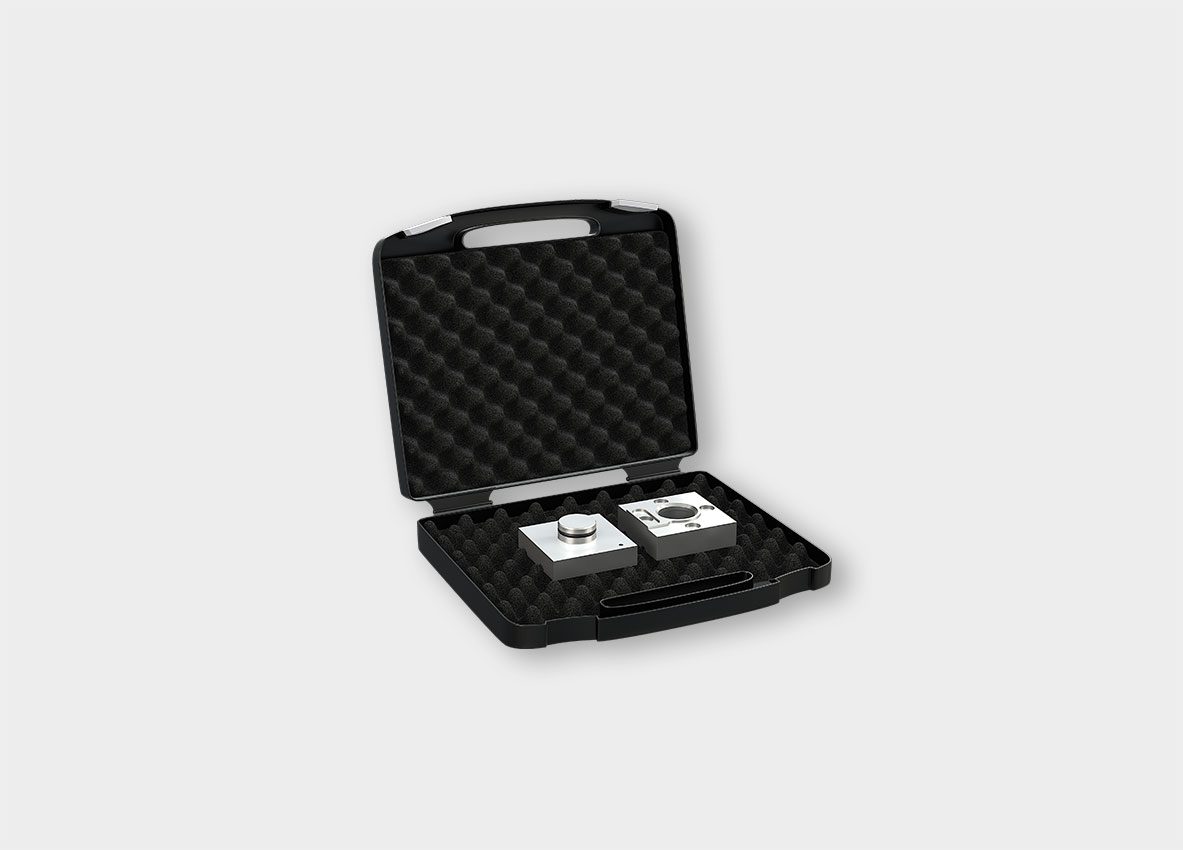

Programmierhilfe

einfache Installation der Programmierhilfe durch Klick-Funktion
schnelle und einfache Ermittlung der Kuppel-Position
exakte Positionierung für schnelle und störungsfreie Dockvorgänge sowie lange Lebensdauer
keine zusätzliche Software notwendig
