EINPOLIGE INDUSTRIE-STECKVERBINDER

Einpolige Rundsteckverbinder, isoliert, bis 1000 A

Ø 10-21 mm isolierte runde Steckverbinder zeichnen sich durch hohe Sicherheitsfunktionalitäten aus und eignen sich daher besonders für hohe Anforderungen in Niederspannungsbereichen.
Diese Plug&Play-Stecker sind für 5000 Steckzyklen ausgelegt und garantieren die erforderliche Langlebigkeit, wenn Sie in temporären Stromversorgungen oder in rauen Industrieumgebungen zum Einsatz kommen. Farbige und mechanische Kennzeichnungen sorgen für eine hohe Sicherheit und ein vermindertes Risiko von Steckfehlern.
Je nach Bemessungsstrom sind drei Modelle verfügbar: 10BV bis 250 A, 16BL bis 630 A, 21BV bis 1000 A.

Download

Produktkatalog
16BV Flyer
(Auslaufmodell - Nachfolger: 16BL)
Anwendungs-Flyer

Montageanleitungen

Vorteile

Breiter Betriebsbereich, von 6 mm² bis 400 mm², 250 A bis 1000 A
Erwiesene Zuverlässigkeit (IP68, IP69)
Hohe Sicherheitseigenschaften (IP2X, Bajonettverriegelung, farbige und mechanische Kennzeichnungen, Sicherungsstift)
Einfache Handhabung und schnelle Inbetriebnahme
Lange Lebensdauer bei reduzierten Servicekosten

ANWENDUNGEN

Versorgungsunternehmen und temporäre Stromversorgungen (mobile Stromerzeuger, Verteilerschrank…)
Prüfstände und Laboreinrichtungen
Minen- und Arbeitsmaschinen
Metall- und Glasindustrie
Elektrofahrzeuge (Auto- und Versandindustrie)
Eisenbahninstandhaltung
Datencenter und Telekommunikation
Erneuerbare Energien
Anwendungsfeld für …-GS Steckverbinder: Bohrmaschinen, Automobilprüfstände, Bearbeitungszentren
Einbau durch Erstausrüster für Versorgungsunternehmen und Industriebereiche

Hauptmerkmale

Bis zu 5000 Steckzyklen
Crimp- und AxiClamp-Kabelanschlüsse

Design/ Varianten

Montagevarianten: Schalttafeleinbau und Einbaudose, freie Steckverbinder (Stecker und Buchse), verschiedenes Anschlusszubehör
Geschirmte Version (…-GS) für Verträglichkeit in elektromagnetisch gestörten Umgebungen

Zubehör

Schutzkappen, Befestigungsband, Winkeladapter, Mikroschalter

MODEL	10BV	16BL	21BV	16BV-GS	21BV-GS
Nenn-Ø Stift/Buchse	10 mm	16 mm	21 mm	16 mm	21 mm
Bemessungsspannung	AC 1000 V/DC 1500 V	AC 1000 V/DC 1500 V	AC 1000 V/DC 1500 V	AC 1000 V/DC 1500 V	AC 1000 V/DC 1500 V
Bemessungsstrom*	250 A	630 A	1000 A	530 A	600 A
Kabelquerschnitt	6…70 mm²	70…240 mm²	150…400 mm²	50…240 mm²	240…300 mm²
Kabelanschluss	Axi	Axi/ Crimp	Crimp	Crimp	Crimp
Bajonettverriegelung	45°	45°	45°	90°	45°
Kodierung Farbig Mechanisch	10 C1-C5	12 C1-C7	12 C1-C6	8 Optional	8 C1-C6
Temperaturbereich	-20…+90 °C	-40…+120 °C	(-60)…+120 °C	-30…+90 °C	(-40)…+120 °C
Schutzklasse	IP65	IP65, IP68, IP69	IP65, IP68, IP69	IP65, IP67, IP69	IP65, IP67, IP69
Konformität	IEC	IEC, UL	IEC	IEC	IEC

*entsprechend dem Kabelquerschnitt

Stäubli bietet Ihnen auch...

Schnelle Verbindungssysteme

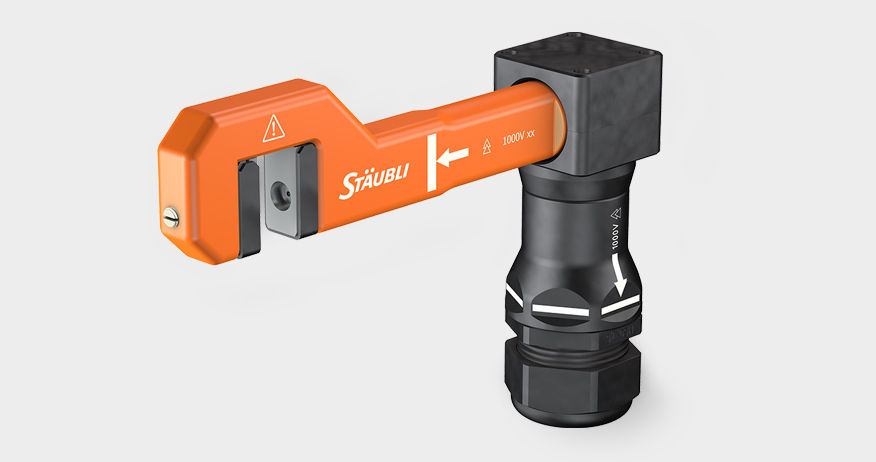

Flachschienenabgriffe für die sichere Kontaktierung von Sammelschienen in der Stromverteilung, Stromerzeugung, in mobilen Generatoren und Notstromaggregaten usw.
